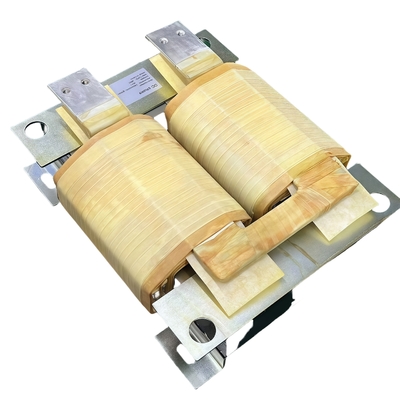

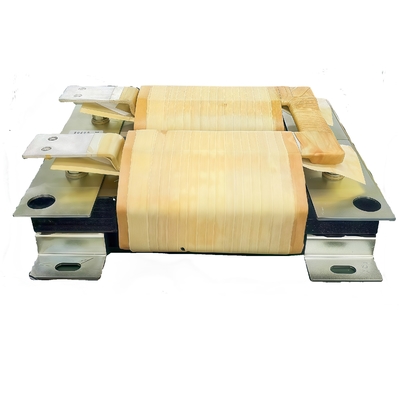

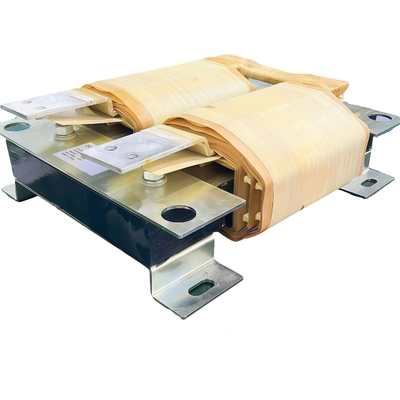

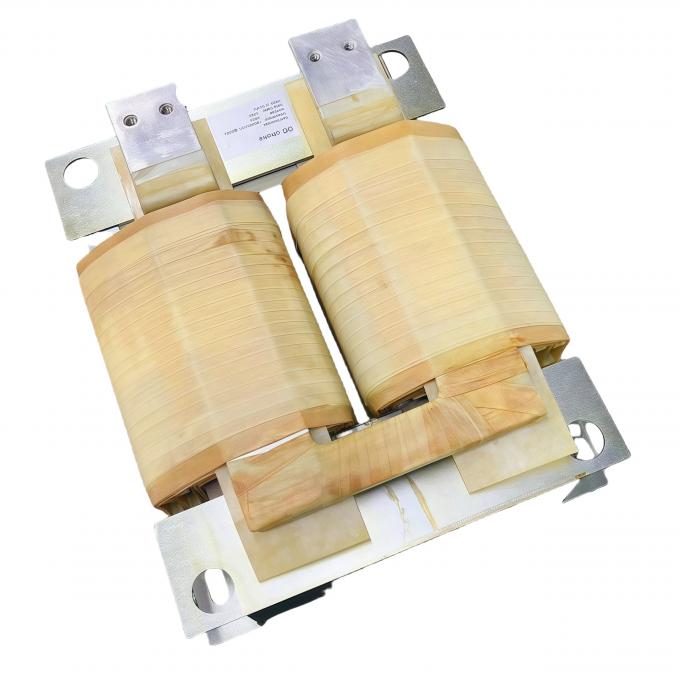

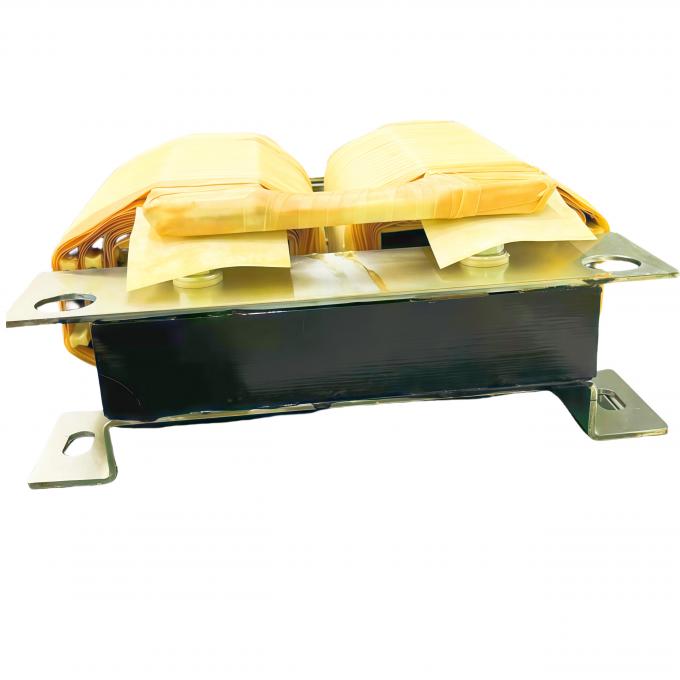

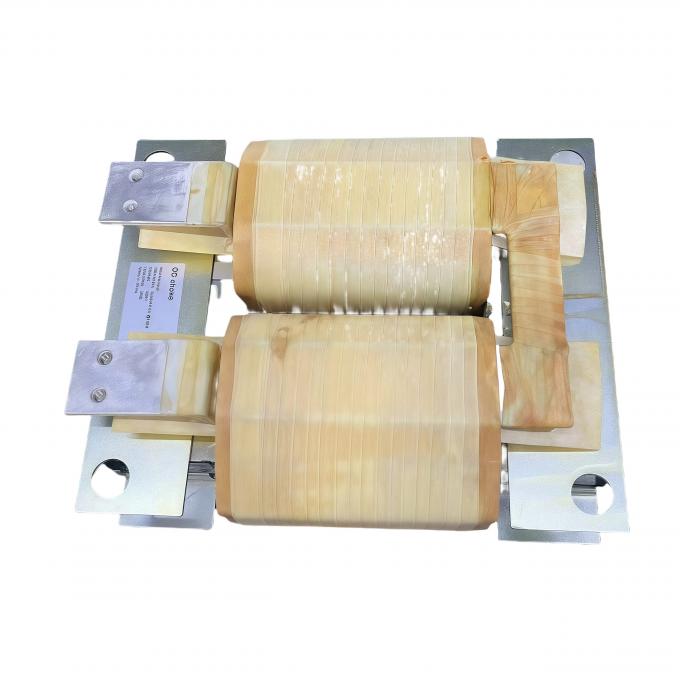

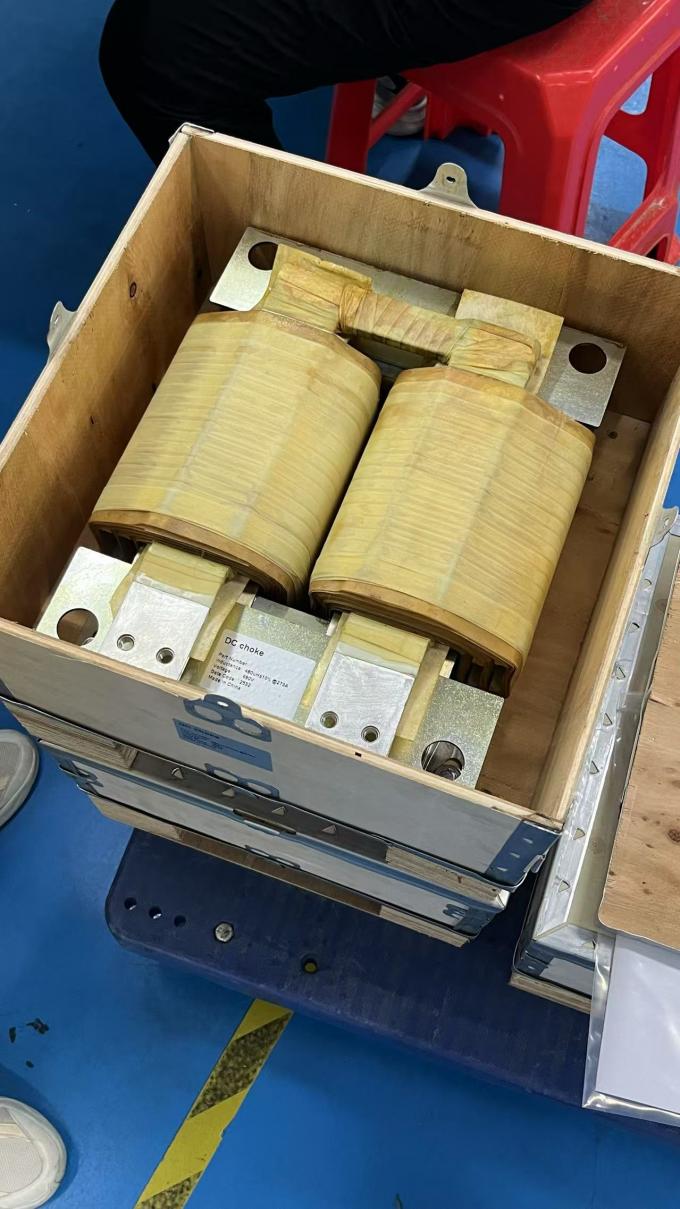

Алюминиевый дроссель постоянного тока 140 мкГн/254 мкГн/480 мкГн 690 В для преобразователей частоты, реактор постоянного тока

1. Описание продукта

Этот заказной дроссель/реактор постоянного тока предлагает различные варианты индуктивности (140 мкГн, 254 мкГн, 480 мкГн) для высоковольтных применений до 690 В, предназначенный для сглаживания постоянного тока, уменьшения пульсаций и защиты силовой электроники в промышленных приводах, системах возобновляемой энергии и высоковольтных системах постоянного тока. Его прочная конструкция обеспечивает надежную работу в сложных условиях с высокой токовой нагрузкой и минимальными потерями.

Дроссель постоянного тока - это пассивный электронный компонент, используемый для подавления высокочастотных шумов или пульсаций в цепях постоянного тока. Его основная функция - использование индуктивности для препятствия изменениям тока. Ниже приведены его основные характеристики:

1. Подавление высокочастотных шумов
Характеристики фильтра нижних частот: Дроссель постоянного тока имеет чрезвычайно низкий импеданс для сигналов постоянного тока или низкочастотных сигналов (в основном от сопротивления проводов постоянному току), но проявляет высокий импеданс для высокочастотных шумов (таких как коммутационные шумы импульсных источников питания, помехи EMI/RFI), что позволяет эффективно отфильтровывать эти помехи.

В сочетании с конденсаторами: часто сочетается с конденсаторами для формирования LC-фильтров, дополнительно сглаживающих питание постоянного тока.

2. Поддержание стабильности постоянного тока
Предотвращение внезапных изменений тока: Используя характеристику индуктивности, которая "препятствует изменениям тока", он подавляет колебания тока, вызванные изменениями нагрузки или переключением источника питания, и защищает цепь от мгновенных скачков.

Уменьшение пульсаций: В импульсных источниках питания (например, в схемах Buck/Boost) можно уменьшить пульсации тока на выходе.

3. Низкое сопротивление постоянному току (DCR)
Высокая эффективность: При проектировании необходимо минимизировать сопротивление обмотки постоянному току (DCR) для уменьшения потерь мощности и тепловыделения, особенно в приложениях с высоким током, таких как приводы двигателей и фотоэлектрические инверторы.

4. Способность к току насыщения
Защита от магнитного насыщения: Необходимо выбирать модель с током насыщения (Isat), превышающим рабочий ток, чтобы избежать внезапного падения значения индуктивности из-за насыщения сердечника, что может привести к сбою. Обычно используются порошковые магнитные сердечники (например, железо-кремний-алюминий) или сердечники с открытым контуром для повышения устойчивости к насыщению.

5. Сценарии применения
Силовая цепь: Фильтрация входа/выхода импульсного источника питания, DC-DC преобразователь.

Привод двигателя: Подавление шума, создаваемого коммутацией двигателя.

Система новой энергии: Фильтрация шины постоянного тока для фотоэлектрических инверторов и зарядных станций для электромобилей.

Промышленное оборудование: Подавление электромагнитных помех для сварочных аппаратов и преобразователей частоты.

6. Отличия от дросселя переменного тока
Смещение постоянного тока: Дроссели постоянного тока должны выдерживать постоянный ток в магнитном сердечнике, и при проектировании следует учитывать стабильность индуктивности при смещении; А дроссели переменного тока (например, индукторы переменного тока) обрабатывают только переменный ток.

Отсутствие потерь на вихревые токи: Магнитный сердечник не имеет переменного магнитного поля при постоянном токе, поэтому нет потерь на вихревые токи (но следует обратить внимание на насыщение, вызванное смещением постоянного тока).

7. Ключевые параметры для выбора
Значение индуктивности (L): Выбирается в зависимости от частоты шума и требований к фильтрации.

Номинальный ток: включая рабочий ток постоянного тока и ток насыщения.

DCR: Влияет на потребление энергии и повышение температуры.

Температурные характеристики: Стабильно ли значение индуктивности при высоких температурах.

Резюме
Дроссель постоянного тока обеспечивает стабильность постоянного тока и подавление шума благодаря своим индуктивным характеристикам, а его производительность зависит от материала магнитного сердечника, конструкции обмотки и условий эксплуатации. В высокопроизводительных или мощных приложениях необходимо сбалансировать значение индуктивности, ток насыщения и DCR.
