Трансформаторы Lan электрические Trafo Smd локальных сетей магнитные Toroidal интегрировали

Наименование марки:	ED8
Номер модели:	H1102NL
МОК:	Могущий быть предметом переговоров
цена:	Подлежит обсуждению
Подробная информация об упаковке:	1000pieces/размер коробки: 380mm325mm345mm
Условия оплаты:	Xtransfer PayPal T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Город Китая, Шэньчжэня.

Сертификация:

RoHS,ISO9001-2001

Использование:

Электронные

скорость:

10 / 100 База-Т

Перекрестные помехи:

-33 дБ Минимальный @ 1MHz-100MHz

Hi-бак:

1500Vrms или на заказ

Количество пин:

Сопротивление изоляции:

500 MΩmin

Поставка способности:

1000K-pcs/month

Выделить:

Трансформаторы Lan электрические Trafo

Трансформатор lan 10 BASE-T магнитный

Трансформаторы ED8 Lan электрические Trafo

Описание продукта

Сетевой LAN трансформатор SMD 10/100/1000 Base-T Magnetics

описание продукта:

На сетевой коммуникационной материнской плате, между чипом PHY и разъемом RJ45, будет маленький черный квадрат. Эта штука называется сетевым трансформатором. Книжное название - "Data Mercury".Люди часто называют его трансформатором сетевой изоляции., LAN трансформаторы, LAN трансформаторы, фильтры и т.д.

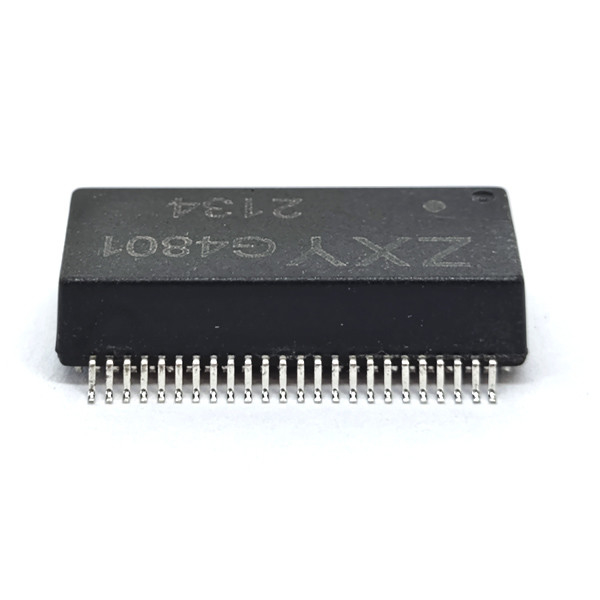

Трансформаторы Lan электрические Trafo Smd локальных сетей магнитные Toroidal интегрировали 0

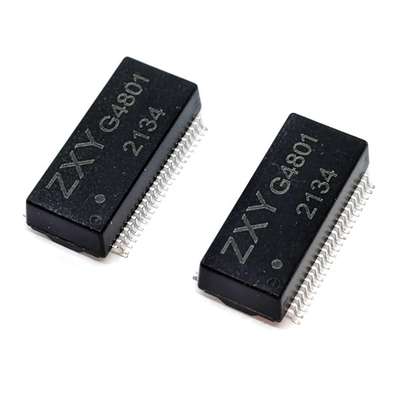

Трансформаторы Lan электрические Trafo Smd локальных сетей магнитные Toroidal интегрировали 2

Электрическая спецификация @25°C

Индуктивность OCL:350uH Min @ 100KHz 0,1V 8mA постоянный BIAS

Индуктивность утечки:0Максимальная мощность 0,50uH @ 100KHz 0,1В

Пропускная способность:Максимальная частота 28pF @ 100KHz 0.1V

Сопротивление постоянного тока:1.22 Макс (16-14,11-9)

Отношение поворота:1CT:1CT(TX)/1CT:1CT(RX) ± 3%

Полярность:1-16,6-11 В фазе

Потеря вставки:00,5-100 МГц -1,1 дБ максимум

Убытки от возврата:

0.5-30 МГц -18 дБ Мин

30.1-60МГц -18+20log ((f/30) дБ Мин

600,1-80 МГц -12 дБ мин.

Переговоры:

0.5-40 МГц -35 дБ Мин

40.1-100МГц -33+20*log ((f/50) дБ Мин

CMRR:00,5-100 МГц -30 дБ мин.

Изоляция HI-POT:1500VAC 1mA 1S

Рабочая температура:от 0°C до 70°C

Трансформаторы Lan электрические Trafo Smd локальных сетей магнитные Toroidal интегрировали 4
