Печатная пластина 2207 Пермалой аудио трансформатор 600:600 10K:10K 10K:600

Наименование марки:	ZXY
Номер модели:	ZXY-2207
МОК:	Подлежит обсуждению
цена:	Подлежит обсуждению
Подробная информация об упаковке:	1000 штук / коробка: 380325345 мм
Условия оплаты:	T/T Paypal xперевод

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь Гуандун, Китай

Сертификация:

Ключевые слова:

Печатный пластинка 2207 Пермалой аудио трансформатор

Материал:

Пермаллой

Характеристики частоты:

Низкая частота

Намотка:

2.5 ~ 50000

Устойчивый к влаге:

производство керамических изделий

Коэффициент напряжения тока:

Номер модели:

10 тысяч 10 тысяч 10 тысяч600,60010 тысяч.600:600-1+1:1+1,600:600

Электрический параметр:

Поставка способности:

1000 тыс. шт/месяц

Выделить:

трансформатор аудиоизолятора из пермалоя

Трансформатор аудиоизолятора из никелевого сплава 12 В

Описание продукта

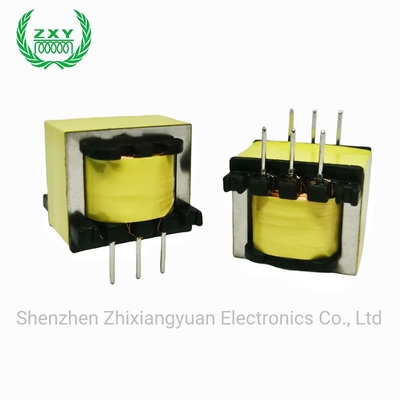

Печатная пластина 2207 Пермалой аудио трансформатор 600:600 10K:10K 10K:600

1.Описание продукта

PCB Mount 2207 Permalloy Audio Transformer - это специализированный компонент, предназначенный для аудиоприложений.С постоянным сплавом, он предлагает отличные магнитные свойства, такие как высокая магнитная проницаемость и низкий магнитный гистерез.Это позволяет ему эффективно передавать звуковые сигналы с минимальными искажениями, обеспечивая высокое качество воспроизведения звука.Дизайн PCB позволяет легко интегрироваться в печатные платы, что делает его удобным для использования в различных электронных устройствах, связанных с аудио, таких как усилители, миксеры,и аудиообрабатывающие устройства.Он может эффективно изолировать схемы, сопоставлять импедансы и балансировать или не балансировать аудиосигналы, играя решающую роль в оптимизации производительности аудио и улучшении общего аудио-опыта.

Нет	Тестный пункт	Терминал испытания	Ограничение	Условия испытания	СТРУКТОРНОЕ ИСТРУМЕНТ
1	Индукция	1-3	100 часов минимум	100 Гц 03В параллельно	CD1063
1	Индукция	4-6	6.0H MIN	100Гц 0,3В ПАРАЛЕЛЬНО	CD1063
2	DCR	4-6	558 OHM+15%	25C	CD1063
3	ИМПЕДАНС	1-3	40 OHM土15%	25C	CD1063
4	ОБРАЗОВАНИЕ	1-3,4-6	600 ОМ	1-2,1 кГц, 10 кГ, ОГМ-нагрузка	CH3250
5	PRI-SEC	1-3,4-6	41 + 2%	10 КГц 1 В	CH3250

2Особенности

Аспект	Характеристики аудиотрансформатора на ПКБ 2207

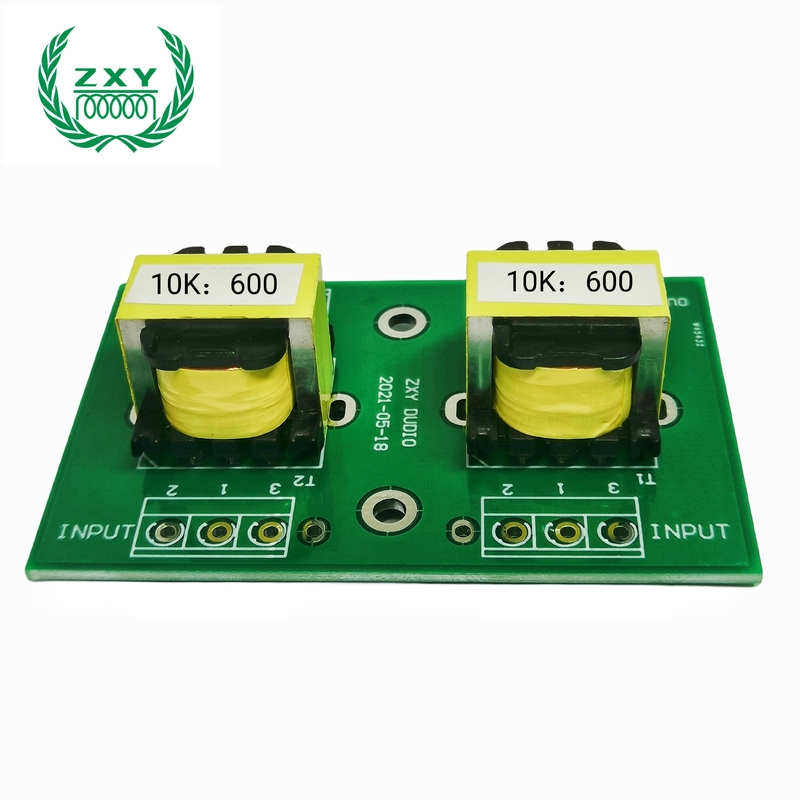

Структура	-PCB - конструкция монтажа: специально разработан для монтажа печатных плат. Его компактный размер и точно настроенная схема штифтов позволяют легко интегрироваться на печатные платы, экономя значительное пространство на плате.Эта конструкция очень подходит для современных, миниатюризированные аудиоустройства, облегчающие более рациональное и пространственно эффективное проектирование схем.
Структура	-Пермалоевое ядро: Использует пермалоевое ядро, которое имеет уникальную физическую структуру, оптимизированную для эффективной передачи магнитного потока.Мелкозернистая магнитная структура вечного сплава способствует его превосходным магнитным свойствам в аудиочастотном применении..
Электрическая производительность	-Высокая магнитная проницаемостьВ диапазоне частот звука (20 Гц - 20 кГц) это позволяет эффективное магнитное соединение, минимизируя потери энергии во время передачи сигнала.В результате, он может точно передавать как низкочастотные бас-сигналы, так и высокочастотные высокочастотные сигналы с минимальным ослаблением, обеспечивая плоский частотный отклик по всему аудио спектру.
	-Низкая потеря гистерезаЭто означает, что когда магнитное поле в ядре чередуется с аудиосигналом, меньше энергии тратится на обратное намагничивание ядра.Следовательно,, аудиосигнал испытывает меньше искажений, что приводит к воспроизведению звука высокой точности.
	-Низкий вихрь - текущая потеря: Пермалоевое ядро, наряду с надлежащими методами намотки, помогает уменьшить потери вихревого тока.трансформатор может работать более эффективно, особенно при длительном использовании в аудио оборудовании.
Функция	-Изоляция аудиосигналаЭффективно изолирует различные части аудио-схемы. Эта изоляция предотвращает электрические помехи от одной части схемы от воздействия на другие,обеспечение чистого и чистого звукового сигналаНапример, он может отделять входные и выходные этапы аудиоусилителя, защищая чувствительный вход от потенциального шума или помех от высокомощной выходной стадии.
	-Сопоставление импедансПравильное сопоставление импеданс имеет решающее значение для максимальной передачи мощности между устройствами,например, между микрофоном и предварительным усилителем или между усилителем и динамикомНастраивая отношение поворотов обмоток трансформатора, он может преобразовать импеданс в оптимальное значение для эффективной передачи сигнала.
	-Сбалансированная/небалансированная конверсия: способен конвертировать между сбалансированными и несбалансированными звуковыми сигналами.Трансформатор позволяет бесшовную интеграцию различных типов оборудования, повышая гибкость и совместимость аудиосистем.

Печатная пластина 2207 Пермалой аудио трансформатор 600:600 10K:10K 10K:600 0

Печатная пластина 2207 Пермалой аудио трансформатор 600:600 10K:10K 10K:600 1
