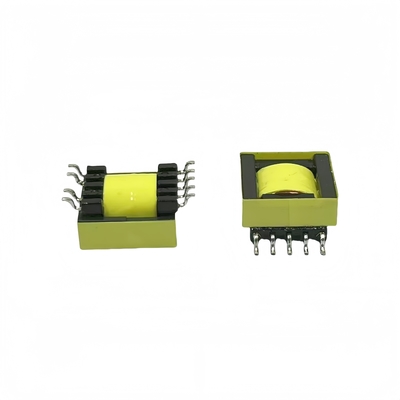

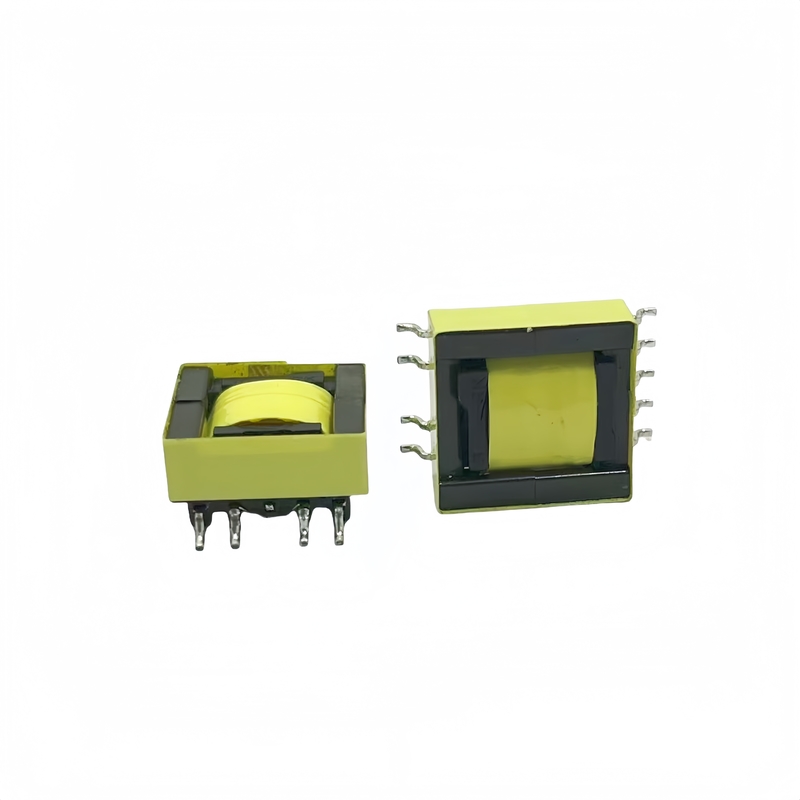

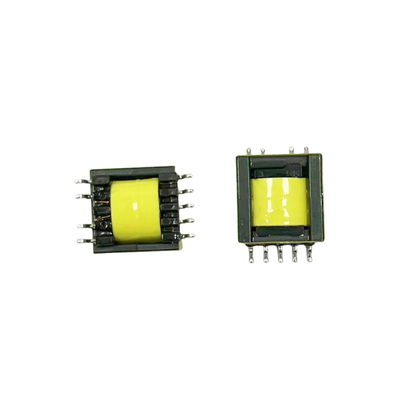

Многопроводный SMT EPC13 Высокочастотный трансформатор плоское ферритное ядро

1.Описание продукта

SMT EPC13 высокочастотный трансформатор является ключевым компонентом в современных электронных схемах, особенно тех, которые работают на высоких частотах.SMT (Surface Mount Technology) указывает на его пригодность для поверхностной установки на печатные платы (PCB)"EPC13" скорее всего относится к его конкретному размеру или механическому дизайну, который оптимизирован для высокочастотных приложений.

Этот трансформатор предназначен для обработки высокочастотных сигналов, как правило, в диапазоне, где традиционные трансформаторы могут столкнуться с проблемами из-за увеличенных потерь и снижения производительности.Он использует передовые магнитные материалы и методы намотки для минимизации потерь ядра и паразитических эффектов на высоких частотахНапример, он может использовать высокопроницаемые ферриты или другие специализированные магнитные материалы для повышения эффективности магнитного соединения.

В таких приложениях, как высокочастотные источники питания, беспроводные системы зарядки и радиочастотные схемы, высокочастотный трансформатор SMT EPC13 играет решающую роль.В энергоснабжении, он может эффективно передавать энергию на высоких частотах, уменьшая размер других компонентов, таких как конденсаторы и индукторы из-за более высокой частоты работы.Это помогает в передаче энергии между передатчиком и приемником катушекВ радиочастотных схемах он используется для сопоставления импеданса, изоляции сигнала и частотно-специфической обработки сигнала,обеспечение надлежащего функционирования и высокопроизводительной работы этих сложных электронных систем.

2Особенности

1Преимущества технологии установки поверхности
- компактная интеграция: с помощью SMT (Surface Mount Technology) высокочастотные трансформаторы SMT EPC13 могут быть установлены непосредственно на поверхности печатных плат (PCB), что значительно экономит пространство.По сравнению с традиционными плагин-трансформаторами, он не требует резервирования больших монтажных отверстий, что делает схему печатных плат компактнее и освобождает больше места для других компонентов.Он особенно подходит для небольших электронных продуктов с строгими требованиями к объему, такие как Bluetooth наушники, умные часы и т.д.

- Эффективное производство: технология SMT высоко автоматизирована и подходит для крупномасштабного производства.трансформаторы могут быть быстро и точно помещены в назначенные позиции на ПКБВ то же время этот процесс уменьшает процесс ручного вставления, минимизирует человеческие ошибки и улучшает консистенцию и урожайность продукции.

2Специфические размеры и структурные преимущества
-- Приспособление спецификации EPC13: спецификация "EPC13" определяет ее конкретные размеры и структуру.Эта стандартизированная конструкция обеспечивает хорошую совместимость с другими компонентами, которые соответствуют этой спецификации с точки зрения размера, что облегчает проектировщикам схемы планирование. Его компактный размер может отвечать требованиям высокочастотных производительности, а также адаптироваться к различным ограниченным сценариям применения пространства,например, небольшие зарядные устройства, беспроводные маршрутизаторы и другие внутренние платы.

- Структурная оптимизация: конструкция EPC13 помогает оптимизировать магнитные схемы и уменьшить магнитные утечки.концентрирует магнитное поле, повышает магнитное соединение между обмотками и, таким образом, повышает эффективность передачи энергии трансформатора, особенно в условиях высокой частоты.

3Отличная высокочастотная работа.
характеристики низких потерь: при работе на высоких частотах высокочастотные трансформаторы SMT EPC13 демонстрируют низкую потерю ядра и низкую потерю обмотки.Выбранные высокопроизводительные магнитные материалы, такие как специально разработанный феррит, имеют низкую потерю гистереза и низкую потерю вихревого тока, что может эффективно уменьшить потерю энергии во время процесса преобразования.оптимизированный дизайн обмотки и выбор материала уменьшили сопротивление обмотки, минимизировала потерю меди и улучшила общую эффективность.

Широкополосный отклик: этот трансформатор обладает хорошей широкополосной отклик способностью и может работать стабильно в широком диапазоне высоких частот.На частотах нескольких сотен килогерц (кГц) или нескольких мегагерц (МГц), он может поддерживать относительно стабильное отношение трансформатора и электрические характеристики, обеспечивая гарантии эффективной обработки и передачи высокочастотных сигналов.Он подходит для таких приложений, как высокоскоростная передача данных и высокочастотная конверсия мощности, которые требуют строгого частотного ответа.

3Преимущества продукта
