Управление питанием 2.2UH SMD Индуктор питания 2R2 2A Индуктор чипа

1.Описание продукта

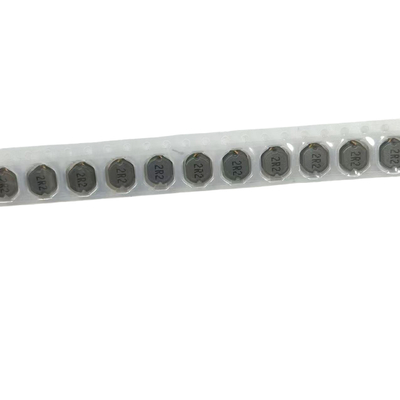

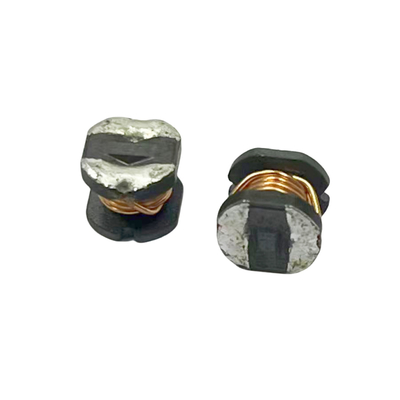

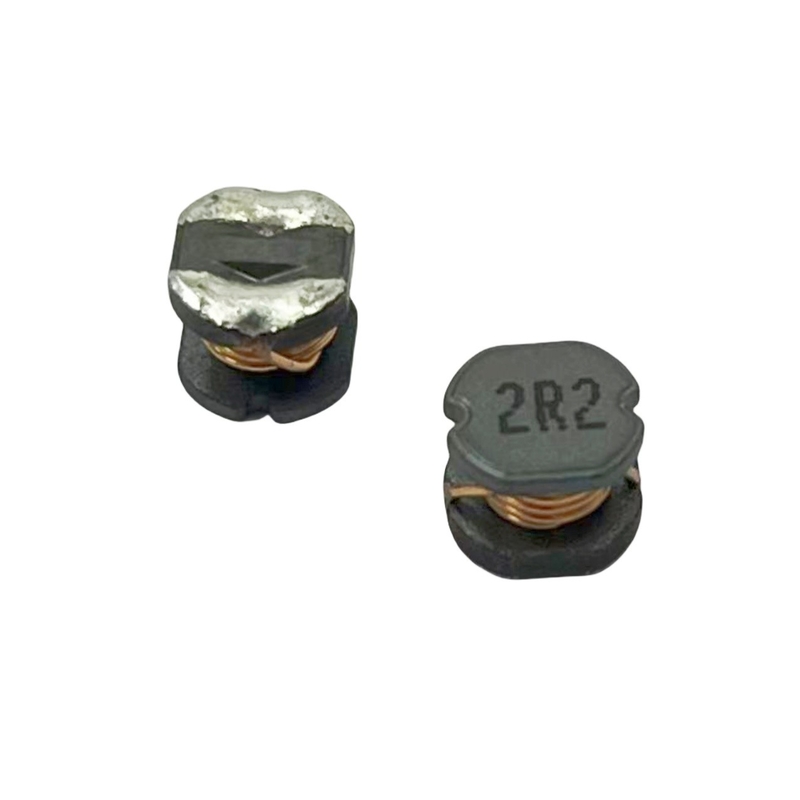

2.2UH SMD Power Inductor, также известный как 2R2, является устройством для установки на поверхности, широко используемым в современной электронике.С индуктивностью 2,2 микрогенера, он предназначен для обработки значительных электрических нагрузок, причем некоторые модели способны выдерживать токи до 2 А или даже выше в определенных случаях.Его компактный формат SMD делает его идеальным для высокой плотности печатных плат (PCB), экономия ценного места в устройствах, таких как смартфоны, планшеты и другие портативные электронные устройства.Этот индуктор имеет низкое сопротивление постоянного тока, что помогает свести к минимуму потерю мощности и улучшить эффективность цепочки.Многие версии защищены, что уменьшает электромагнитные помехи (ЭМИ) и обеспечивает стабильную работу, особенно в приложениях, чувствительных к шуму.Он играет решающую роль в схемах управления питанием, таких как конвертеры постоянного тока - постоянного тока, где он помогает регулировать ток и напряжение,и также полезен для фильтрации высокочастотного шума в различных электронных системах.

2Принцип работы

В различных схемах, 2.2UH SMD Power Inductor имеет свой собственный рабочий процесс, ниже приведено введение из общих DC - DC Buck, Boost и Filter схемы:
1. DC-DC Buck Circuit: когда цепь включена, входное напряжение наносится на оба конца индуктора.Индуктор будет преобразован в магнитное хранилище энергии.При этом индуктор как непрерывное заряжение энергетического контейнера.магнитная энергия, хранящаяся в индукторе, преобразуется в электрическую энергию, генерируя обратную электродвигательную силу, которая накладывается на входное напряжение для подачи энергии на нагрузку, поддерживает непрерывность тока,и обеспечить нагрузку с стабильным более низким выходным напряжением.

2. DC-DC Boost Circuit: во время фазы переключения входное напряжение напрямую добавляется к индуктору, ток постоянно увеличивается, а индуктор хранит магнитную энергию.В тот момент, когда выключатель выключается, индуцированная электродвигательная сила, генерируемая индуктором, накладывается в том же направлении, что и входное напряжение, и выходное напряжение выше, чем входное напряжение.Магнитная энергия в индукторе высвобождается, чтобы обеспечить энергию для нагрузки, чтобы реализовать функцию повышения, который повышает более низкое входное напряжение до требуемого более высокого выходного напряжения.

3Фильтровая схема: при входе сигнала переменного тока (включая полезный сигнал и шум) для высокочастотного шума индуктор представляет собой высокий импеданс, препятствующий его прохождению,энергия шума в индукторе в тепло или другие формы потребления энергииДля низкочастотных полезных сигналов, импеданс индуктора относительно мал, что позволяет ему пройти к стороне нагрузки.Индукторы работают с конденсаторами и другими компонентами для фильтрации входного сигнала и вывода более чистой, более полезный сигнал.
