605 μH I-образный подключаемый индуктор с высокочистой медной катушкой без кислорода и широким диапазоном температур от -40°C до 125°C

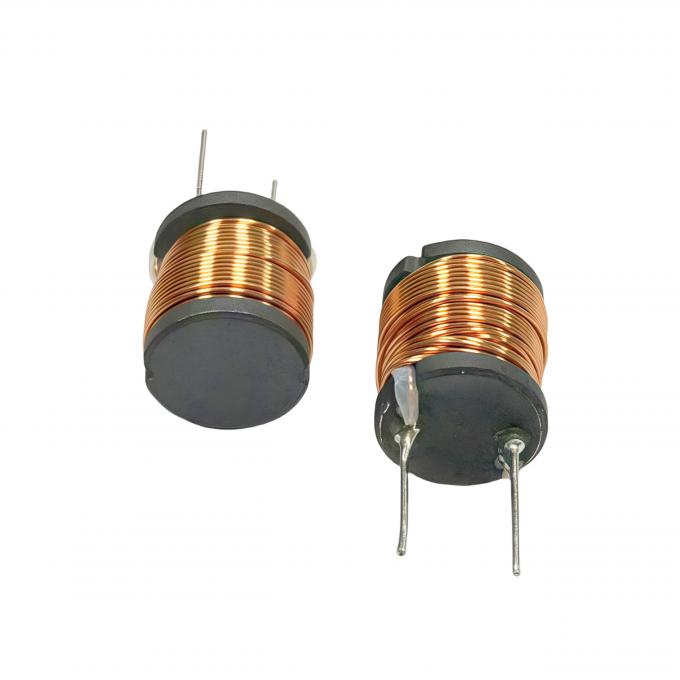

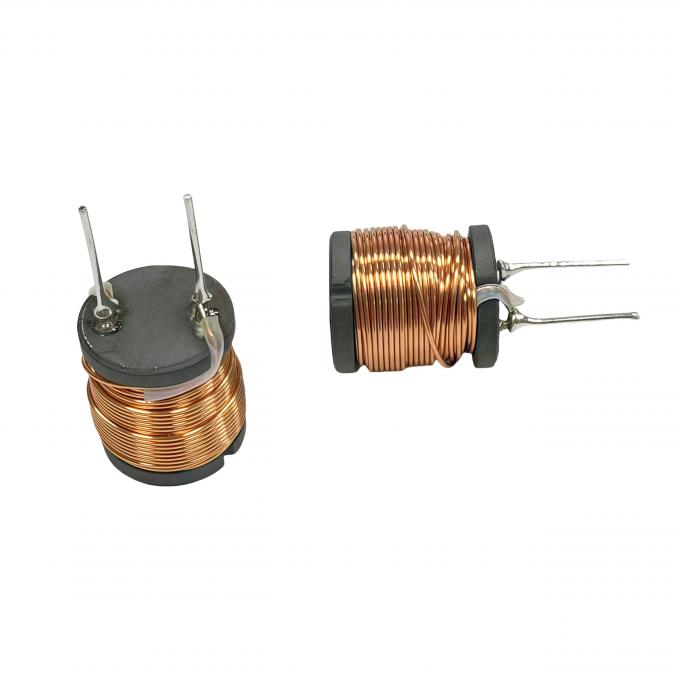

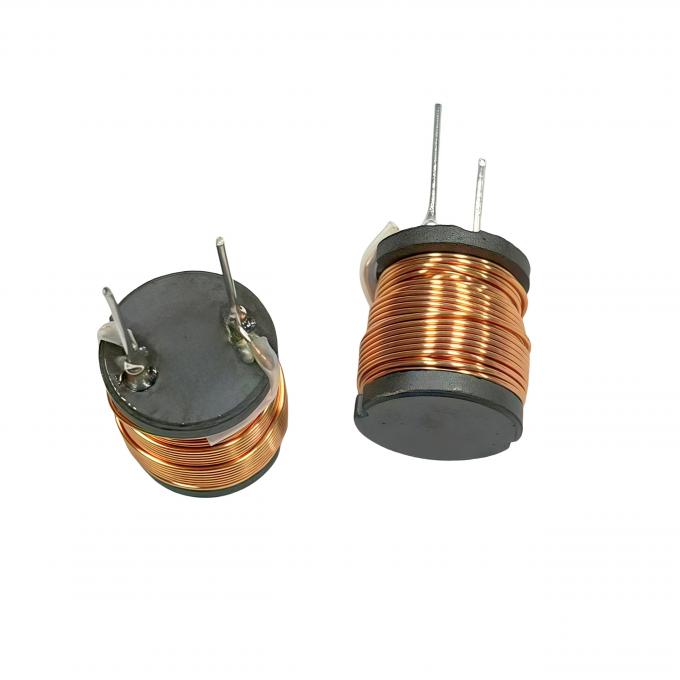

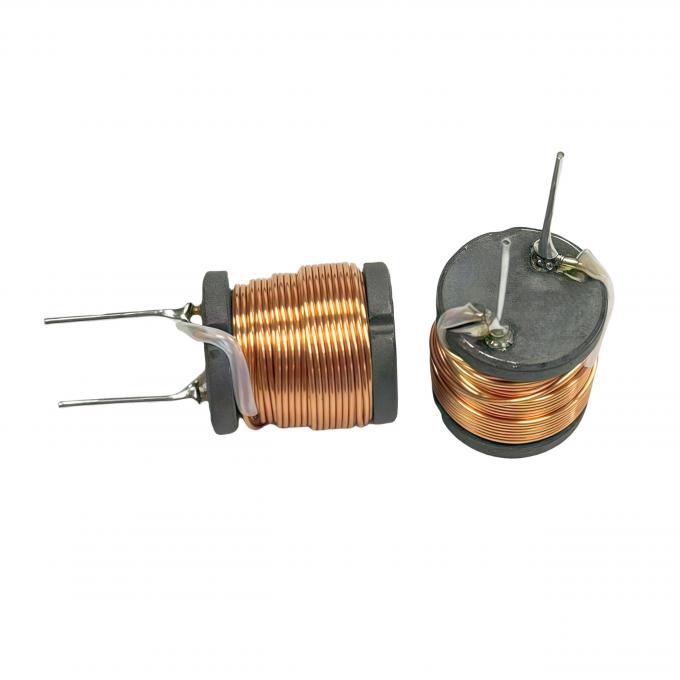

Этот I-образный индуктор с выводами размером 16×18 и индуктивностью 605 мкГн сочетает в себе медные обмотки и сердечник в форме барабана, обеспечивая высокую производительность в компактном корпусе. Размер 16 мм × 18 мм обеспечивает высокую адаптивность, а индуктивность 605 мкГн специально разработана для фильтрации, накопления энергии и других схемных применений, точно отвечая эксплуатационным требованиям.

Отличная стабильность электрических характеристик: Конструкция с низкими потерями и медной обмоткой использует провод из высокочистой бескислородной меди (чистота ≥99,97%), снижая сопротивление постоянному току (DCR) на 15-20% по сравнению с обычными медными проводами. Повышение температуры при высоком токе ≤30K, снижение потерь мощности более чем на 30%, что делает его идеальным для сценариев с высоким током, включая DC-DC преобразователи и приводы двигателей.

Оптимизированная магнитная эффективность: Сердечник с высокой магнитной проницаемостью (феррит PC40/PC95, лист электротехнической стали) образует замкнутый магнитный контур с утечкой магнитного потока <5%. Отклонение индуктивности контролируется в пределах ±5%, а потери на гистерезис на высоких частотах (100 кГц-1 МГц) на 25% ниже, чем у сердечников EE-типа, что обеспечивает чистоту передачи сигнала.Конструкция и адаптивность к окружающей среде:

I-образный каркас обеспечивает преимущества в виброустойчивости благодаря цельному литью из огнестойких материалов UL94 V-0. Прочность сварки вывода и обмотки ≥5Н, выдерживает вибрационные испытания 50G (10-2000 Гц) без отказа, подходит для моторных отсеков автомобилей и оборудования промышленной автоматизации.Широкий диапазон рабочих температур:

Совместимость установки и надежность производства: Стандартный DIP-корпус подходит для процессов волновой и ручной пайки. Расстояние между выводами соответствует стандарту IPC-7351, полностью совместимо с традиционными конструкциями печатных плат. Производительность на 40% выше, чем у SMD-индукторов, что идеально подходит для пакетной автоматизированной сборки.Полный контроль качества процесса:

Многослойный процесс плотной намотки (плоскостность намотки ≤0,1 мм), 100% проверка проницаемости сердечников. Готовые изделия проходят испытания напряжением 1000 В с сопротивлением изоляции >100 МОм, соответствуют стандартам сертификации ISO 9001 и AEC-Q200.Характеристики производительности

ХарактеристикаОписание
