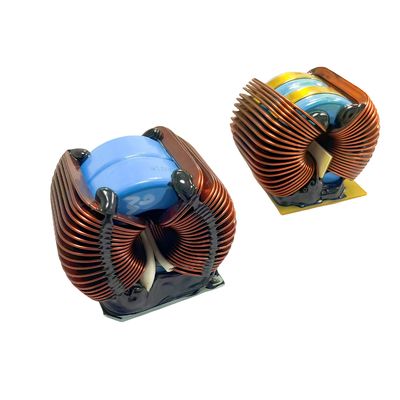

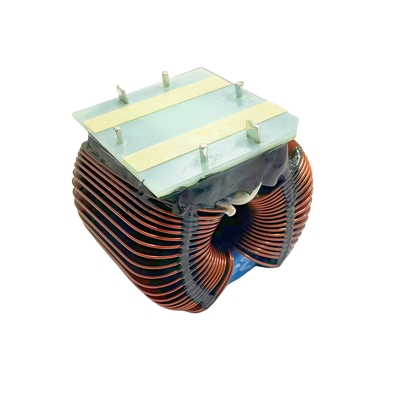

Фотоэлектрический инвертор кольцевой индуктор плоский медный провод высокоточная индукторная катушка

1.Описание продукта

Этот фотоэлектрический инвертор toroidal индуктор завернут плоским медным проводом и служит основным компонентом для хранения энергии и фильтрации в высокоточных приложениях.Специально предназначенные для фотоэлектрических инверторовВ сочетании с плоской обмотками медных проводов.значительно снижает сопротивление постоянного тока (DCR), что позволяет ему обрабатывать высокую мощность и отлично отвечать требованиям к высокой мощности при преобразовании постоянного тока в переменный ток в фотоэлектрических системах.Его высокая плотность потока насыщения обеспечивает стабильные значения индуктивности даже при колебаниях тока, эффективно подавляя гармонические помехи и повышая эффективность преобразования инвертора более чем на 96%.и высокотемпературные изоляционные материалы обеспечивают надежную работу в экстремальных условиях на открытом воздухе от -40°C до +150°CЭто делает его важным компонентом индуктивности для стабильной поддержки преобразования энергии в фотоэлектрических электростанциях и распределенных солнечных системах, обеспечивая эффективное использование фотоэлектрической энергии.

1. Высокоэффективное преобразование мощности
Ядро Fe-Si с низкими потерями

По сравнению с традиционными ферритными ядрами, Fe-Si-ядра имеют более высокие потоки насыщения, что делает их подходящими для применения высокого тока в фотоэлектрических инверторах.

Низкие высокочастотные потери уменьшают производство тепла и повышают эффективность системы.

Намотка плоской медной проволоки

Снижение эффекта на коже: распределение тока более равномерно при высоких частотах, уменьшая импеданс переменного тока.

Лучшая производительность рассеивания тепла: плоские провода имеют большую площадь поверхности, что приводит к повышению температуры на 20%~30% ниже, чем у круглых проводов.

2Высокая мощность
Фотоэлектрические инверторы требуют постоянного высокого тока (например, от 50 до 200 А), а традиционные круглые провода склонны к перегреву.

Плоские провода имеют большую площадь поперечного сечения, что повышает пропускную способность тока при сохранении компактного размера.

Фактическое сравнение измерений: повышение температуры и кривые тока индукторов с плоской проволокой против индукторов с круглой проволокой при одинаковых размерах.

3Структурные преимущества
Дизайн двойного кольцевого ядра: может складываться для гибкой регулировки значений индуктивности.

Высокая механическая прочность: плоские провода плотно закручены, обеспечивая отличную вибрационную устойчивость, что делает их подходящими для наружных фотоэлектрических сред.

Автоматизированное производство: плоские провода легче накручивать машиной, что обеспечивает лучшую консистенцию, чем круглые провода.

4Ключевая роль в фотоэлектрических инверторах
Фильтрация и хранение энергии при преобразовании DC-AC, подавление высокочастотных гармоник.

Критический компонент в схемах MPPT (Maximum Power Point Tracking), повышающий эффективность генерации электроэнергии.

Продление срока службы системы: конструкция с низким повышением температуры уменьшает старение окружающих компонентов, таких как электролитические конденсаторы.
