Трансформатор для монтажа на печатную плату, горизонтальный, EI57, гальваническая развязка, импульсный силовой трансформатор

1. Описание продукта

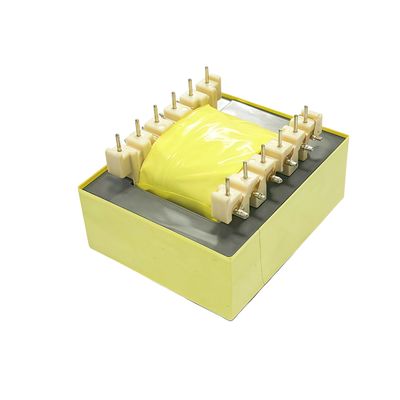

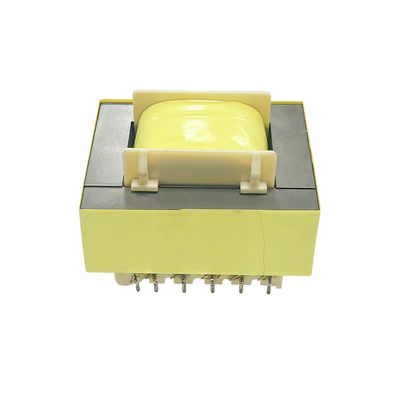

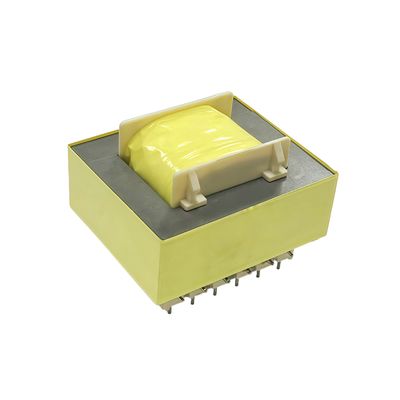

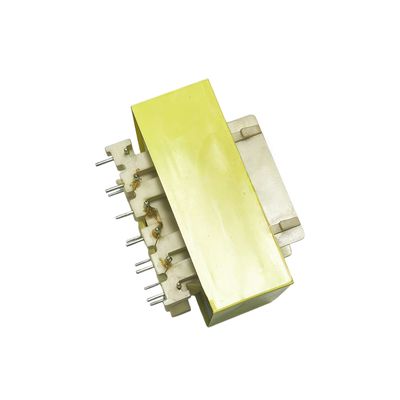

Этот горизонтальный силовой трансформатор EI57 для монтажа на печатную плату представляет собой эффективный трансформатор с гальванической развязкой, разработанный специально для импульсных источников питания (SMPS). Его сердечник выполнен из классического стального листа EI-57, который обладает превосходными магнитными свойствами и высокой плотностью магнитного потока насыщения. Горизонтальная конструкция позволяет плотно прикрепить его и непосредственно припаять к плате печатной платы, значительно экономя вертикальное пространство внутри оборудования, что делает его очень подходящим для использования в компактных импульсных источниках питания с ограниченной высотой.

Являясь трансформатором с гальванической развязкой, он играет ключевую роль в передаче энергии, электрической изоляции и преобразовании напряжения в цепях, эффективно обеспечивая стабильность и безопасность источника питания. Этот трансформатор был тщательно разработан с учетом характеристик низких потерь, низкой индуктивности рассеяния и высокой эффективности связи, что может значительно повысить общую эффективность преобразования и плотность мощности источника питания. Это идеальный выбор для инженеров при разработке высокопроизводительных, высоконадежных модулей питания переменного/постоянного или постоянного/постоянного тока.

Пять основных функций горизонтального силового трансформатора EI57 для печатной платы:

1. Передача энергии и преобразование мощности
Это его самая основная функция. Трансформаторы эффективно передают высокочастотную импульсную энергию, генерируемую переключающими транзисторами первичной стороны (например, MOSFET), на вторичную сторону по принципу электромагнитной индукции, тем самым достигая требуемой выходной мощности постоянного тока (например, 12 В/5 В/24 В и т. д.). Конструкция сердечника EI-57 и катушки была оптимизирована для высокочастотного переключения, обеспечивая эффективное преобразование энергии.

2. Электрическая изоляция
Как трансформатор с гальванической развязкой, он создает надежный барьер электрической изоляции между первичной (сторона высокого напряжения) и вторичной (сторона низкого напряжения) цепями, обеспечивая при этом передачу энергии. Это может эффективно предотвратить попадание высокого напряжения на низковольтную сторону, значительно повышая безопасность и помехозащищенность системы, защищая безопасность нагрузок и операторов, а также является ключевым компонентом, соответствующим нормам безопасности, таким как UL и CE.

3. Преобразование напряжения
Изменяя коэффициент трансформации первичной и вторичной обмоток, трансформатор может гибко выполнять функции повышения или понижения напряжения, обеспечивая требуемое выходное напряжение для импульсного источника питания. Разработчики могут настраивать схемы намотки в соответствии с различными входными и выходными характеристиками, обладая высокой адаптивностью.

4. Реализация согласования импеданса
Трансформаторы могут изменять эквивалентное сопротивление цепи. Разработав разумный коэффициент трансформации, он может «отражать» импеданс нагрузки на вторичной стороне на первичную сторону, согласовывая его с оптимальными рабочими характеристиками силового коммутационного устройства, тем самым обеспечивая максимальную передачу мощности к нагрузке, уменьшая потери, вызванные отраженной энергией, и повышая эффективность и стабильность системы.

5. Сброс сердечника и сброс энергии
В топологиях импульсных источников питания прямого хода трансформаторы должны проходить магнитный сброс каждый рабочий цикл, чтобы предотвратить насыщение магнитного сердечника. Конструкция трансформатора (включая возможные зарезервированные обмотки сброса или использование характеристик его магнитной цепи) обеспечивает путь для безопасного высвобождения энергии магнитного потока, гарантируя, что трансформатор может надежно вернуться в исходное состояние во время каждого цикла переключения, что является основой для непрерывной и стабильной работы источника питания.

2. Характеристики производительности
