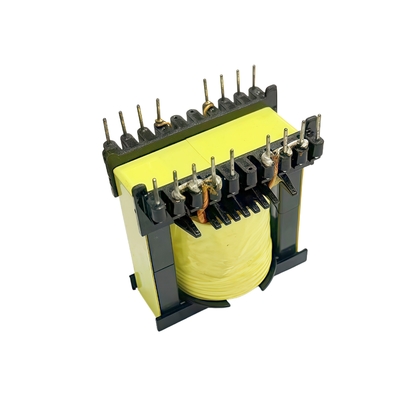

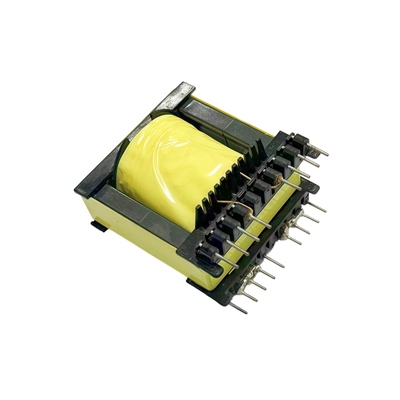

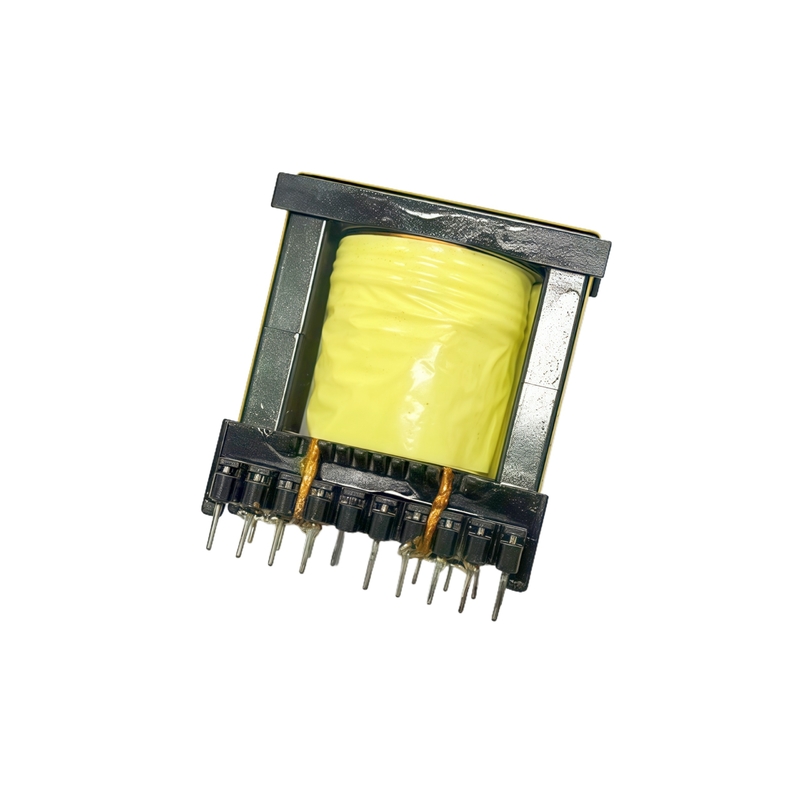

ETD49 Импульсный трансформатор высокой мощности, вертикальный, высокочастотный

1. Описание продукта

Магнитопровод ETD49 для высокочастотного импульсного трансформатора высокой мощности с вертикальным прямым подключением - это ключевой компонент, разработанный специально для эффективных импульсных источников питания с высокой плотностью мощности. Он использует классический ферритовый сердечник ETD49 (E-образный трапециевидный), который обладает превосходной эффективностью магнитной цепи и характеристиками низкой индуктивности рассеяния, и особенно подходит для высокочастотных (обычно от десятков кГц до сотен кГц) рабочих сред. Конструкция с вертикальным прямым подключением облегчает автоматизированную сборку печатных плат и эффективно экономит место на печатной плате. Этот трансформатор может обрабатывать высокую мощность в диапазоне от сотен ватт до киловатт и широко используется в таких областях, как коммуникационное оборудование, промышленные источники питания, преобразование новой энергии и источники питания для серверов высокого класса, достигая идеального сочетания высокоэффективной передачи энергии и компактного размера.

Вот пять основных характеристик магнитопровода ETD49 для высокочастотного импульсного трансформатора высокой мощности с вертикальным прямым подключением:
1. **Высокая эффективность и способность передачи высокой мощности**: Использование ферритового сердечника ETD49, он имеет большую эффективную площадь поперечного сечения (Ae) и объем, большую емкость магнитного потока, отличные характеристики рассеивания тепла и может стабильно выдерживать высокую мощность в диапазоне от сотен ватт до киловатт, удовлетворяя потребности промышленных источников питания высокой мощности.

2. **Отличные высокочастотные характеристики**: Специально разработан для высокочастотных коммутационных частот (обычно от десятков кГц до сотен кГц), с использованием низкопотерьных высокочастотных ферритовых материалов, может значительно снизить потери в сердечнике (потери на железо), уменьшить тепловыделение и повысить эффективность преобразования всей системы питания.

3. **Низкая индуктивность рассеяния и высокая магнитная эффективность**: Структура с круглым центральным стержнем магнитопровода ETD (Economic Transformer Design) позволяет наматывать обмотку более плотно и равномерно, эффективно снижая индуктивность рассеяния. Это не только повышает эффективность передачи энергии, но и снижает напряжение на переключающем транзисторе, делая работу системы более стабильной и надежной.

4. **Вертикальное прямое подключение экономит место**: Конструкция с вертикальными прямыми штырьками позволяет надежно устанавливать его вертикально на печатной плате, значительно экономя место на плате и облегчая разработку высокой плотности мощности и миниатюризации силовых устройств, а также подходит для автоматизированного производства поверхностного монтажа SMT.

5. **Хорошее управление тепловым режимом и стабильность**: Магнитопровод имеет большие размеры и большую площадь рассеивания тепла. При вертикальной установке тепло, выделяемое катушкой, может напрямую передаваться на медную фольгу печатной платы для рассеивания тепла через штырьки. В то же время между магнитопроводом и катушкой имеется достаточное пространство для воздушного потока, обеспечивающее тепловую стабильность и долгосрочную надежность трансформатора при высоких нагрузках.
