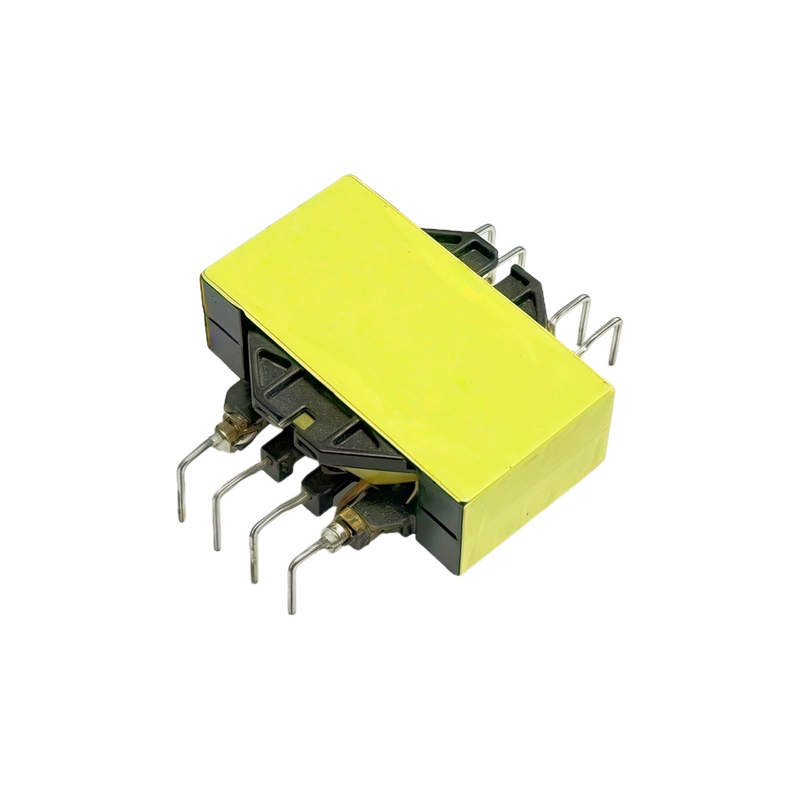

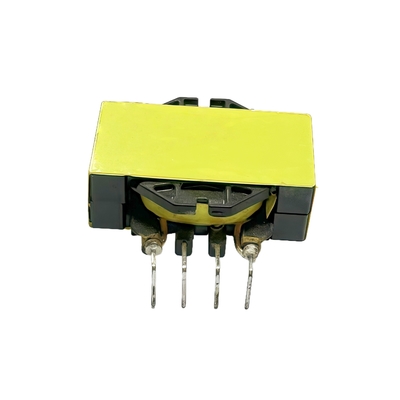

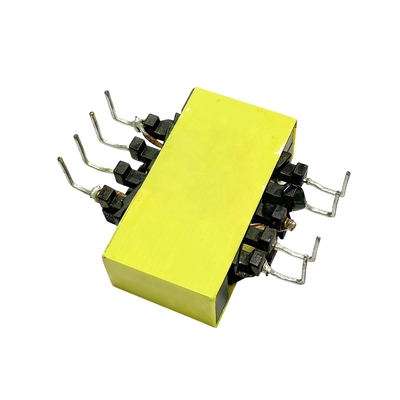

Высокоэффективный высокочастотный трансформатор EQ40 для светодиодных SMPS импульсных источников питания

1. Описание продукта

Высокоэффективный высокочастотный трансформатор EQ40 является критически важным компонентом, специально разработанным для светодиодных импульсных источников питания (SMPS). Используя ферритовый сердечник EQ40, он работает на повышенных частотах для достижения превосходной плотности мощности и минимальных потерь энергии за счет тепла. Это позволяет проектировать компактные, надежные и энергоэффективные светодиодные драйверы, обеспечивающие стабильную производительность, что необходимо для применений, начиная от коммерческого освещения и промышленных систем до светодиодных массивов высокой яркости, при этом значительно уменьшая общий размер и тепловой след блока питания.

1. Эффективная передача и преобразование энергии (функция электрической энергии сердечника)

Снижение потерь: используется высокочастотный ферритовый магнитный сердечник EQ40, оптимизированный для высокочастотных коммутационных частот в диапазоне от десятков кГц до сотен кГц, с чрезвычайно низкими потерями в сердечнике. Комбинируя несколько многожильных обмоток, таких как провод Лица, для уменьшения потерь в меди, эффективность преобразования энергии может быть увеличена до более чем 90% (например, 90% -95%), что значительно снижает потери энергии и тепловыделение.

Повышение плотности мощности: высокая частота позволяет использовать меньшие магнитные сердечники и меньшее количество медных проводов для передачи той же мощности, что значительно уменьшает размер самого трансформатора и всего источника питания, достигая миниатюризации и облегчения источника питания.

2. Критическая изоляция безопасности (защитная функция)

Электрическая изоляция: физическая структура трансформатора полностью изолирует входную сторону (первичную, обычно подключенную к высоковольтному переменному току AC) и выходную сторону (вторичную, подключенную к светодиодным бусинам). Это гарантирует, что пользователи не будут поражены электрическим током при прикосновении к корпусу светодиодного светильника, обеспечивая личную безопасность.

Подавление помех: эта изоляция может эффективно предотвращать передачу помех, таких как скачки напряжения и выбросы в входной сети питания, на прецизионную светодиодную нагрузку, а также предотвращать загрязнение сети питания коммутационными шумами внутри источника питания, улучшая электромагнитную совместимость (EMC) системы.

3. Преобразование и адаптация напряжения (функция соответствия напряжению)

Функция понижения напряжения: светодиодные чипы обычно требуют низковольтного постоянного тока (например, 12 В, 24 В, 36 В) для работы. Трансформатор точно понижает выпрямленное высоковольтное напряжение шины постоянного тока до безопасного уровня напряжения, требуемого светодиодной нагрузкой, через коэффициент трансформации первичной и вторичной обмоток.

Постоянный ток: в сочетании с задней частью схемы он обеспечивает постоянный ток или постоянное напряжение на выходе для светодиода, обеспечивая стабильную яркость, не зависящую от колебаний входного напряжения, и продлевая срок службы светодиода.

4. Реализация функции топологии схемы (функция системного уровня)

Как основной компонент, его конструкция определяет структуру топологии SMPS. Трансформатор EQ40 обычно используется для:

Flyback топология: простая структура, низкая стоимость, очень подходит для<100 Вт источника питания светодиодного драйвера. Трансформаторы одновременно выполняют функции накопления и передачи энергии.

Forward топология: более высокая эффективность, обычно используется в системах светодиодного освещения с более высокой мощностью >100 Вт.

2. Характеристики производительности
