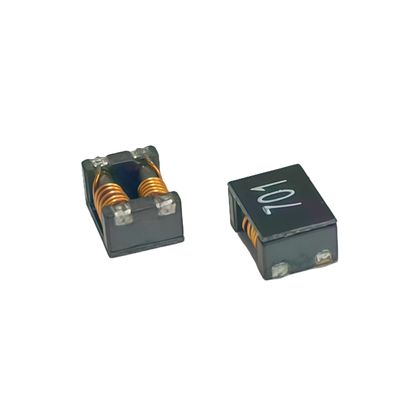

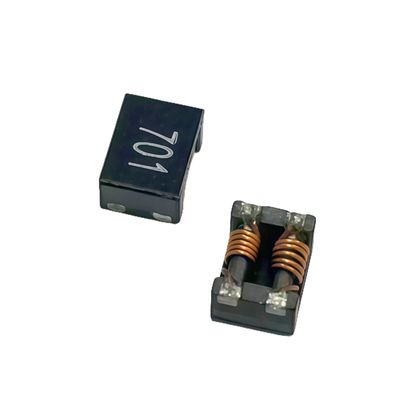

Малый плоский фильтр SMD Индуктор общего режима Удушение поверхности монтажа фильтра Индуктор

1.Описание продукта

The compact flat filter SMD common-mode choke is a surface-mount passive electronic component primarily used to suppress high-frequency electromagnetic interference (EMI) and radio frequency interference (RFI) in circuits. Its core function is to conduct the desired useful signal (differential-mode signal) while effectively attenuating and filtering out unwanted noise shared between the two conductors (common-mode noise). Пользуясь своей плоской, миниатюрной структурой пакета SMD, он очень подходит для современных конструкций высокой плотности ПКБ с ограниченным пространством.USB), коммуникационного оборудования, автомобильной электроники и различной потребительской электроники, он служит критическим компонентом для повышения электромагнитной совместимости (ЭМК) и стабильности системы.

Анализ ключевых особенностей:

Функция: фильтрует электромагнитные помехи общего режима для улучшения электромагнитной совместимости (ЭМК).

Структура: устройство для установки на поверхности (SMD) с плоской, миниатюрной конструкцией, которая экономит пространство на ПКБ.

Применение: подавление шума в источниках питания, кабелях передачи данных, связи, автомобильной электронике и других областях.

1- подавление шума в обычном режиме (основная функция)

Вопрос: В высокоскоростных или высокоточных коммутационных схемах (таких как коммутационные источники питания и линии передачи данных), два проводника (например, линии электропередачи,USB D+ и D-) одновременно создают нежелательный высокочастотный шум с одинаковой амплитудой и фазойЭтот шум является основным источником электромагнитных помех (ЭМИ), что приводит к снижению производительности системы или помехам с другими устройствами.

Решение: удушители общего режима имеют высокое импедантное воздействие на шум общего режима.генерирующие значительную индуктивную реактивностьЭта реактивность препятствует, отражает и поглощает энергию шума, превращая ее в рассеянное тепло.Это эффективно подавляет передачу шума общего режима в схемы или его выброс во внешнюю среду..

2. Создание возможности для беспотери дифференциальных сигналов

Для полезных дифференциальных сигналов, требующих передачи (т.е. сигналов с одинаковой амплитудой, но противоположной фазой на двух проводах, таких как сигналы передачи данных),магнитные поля, генерируемые внутри, отменяют друг друга, имеющий чрезвычайно низкую индуктивную реактивность (почти короткое замыкание).

3. Достигает электромагнитной совместимости (ЭМК)

Благодаря вышеупомянутому фильтрующему действию он значительно уменьшает электромагнитное излучение, излучаемое оборудованием, одновременно повышая иммунитет устройства к внешним помехам.Это имеет решающее значение для продуктов, чтобы пройти строгие сертификации EMC, такие как FCC и CE.

4Защита чувствительных схем

Он предотвращает возникновение внешних высокочастотных помех или шума на линиях электропередач в чувствительных цепях ниже по течению (таких как процессоры, датчики, коммуникационные чипы),тем самым повышая стабильность и надежность системы.

В общем, его функция похожа на функцию "умного полицейского":

Для обычного шума (вызывающих беспорядки): твердо перехватывайте и блокируйте проход.

Для сигналов дифференциального режима (законного движения):

Сохраняет прозрачные пути и позволяет быстро пройти.

Благодаря своей технологии поверхностного монтажа (SMD) и компактной, малопрофильной упаковке, он эффективно выполняет эти функции в пределах крайне ограниченного пространства.Это делает его незаменимым фильтрующим компонентом в современных высокой плотности, миниатюрные электронные устройства.
