T9 * 5 * 3 Средний магнитный двойной проволока обмотка 200UH магнитный кольцо индуктор энергосберегающий фильтр

1.Описание продукта

Вот профессиональный вводный абзац для компонента:

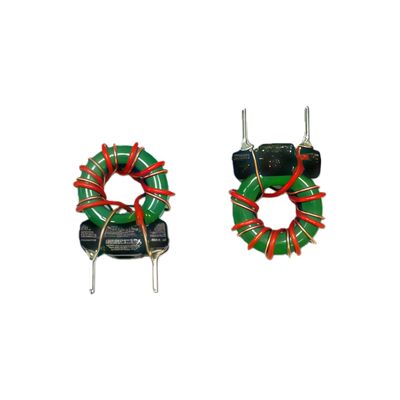

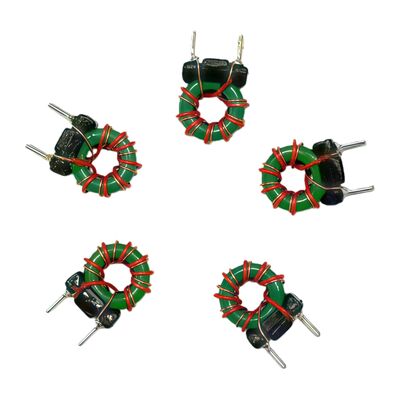

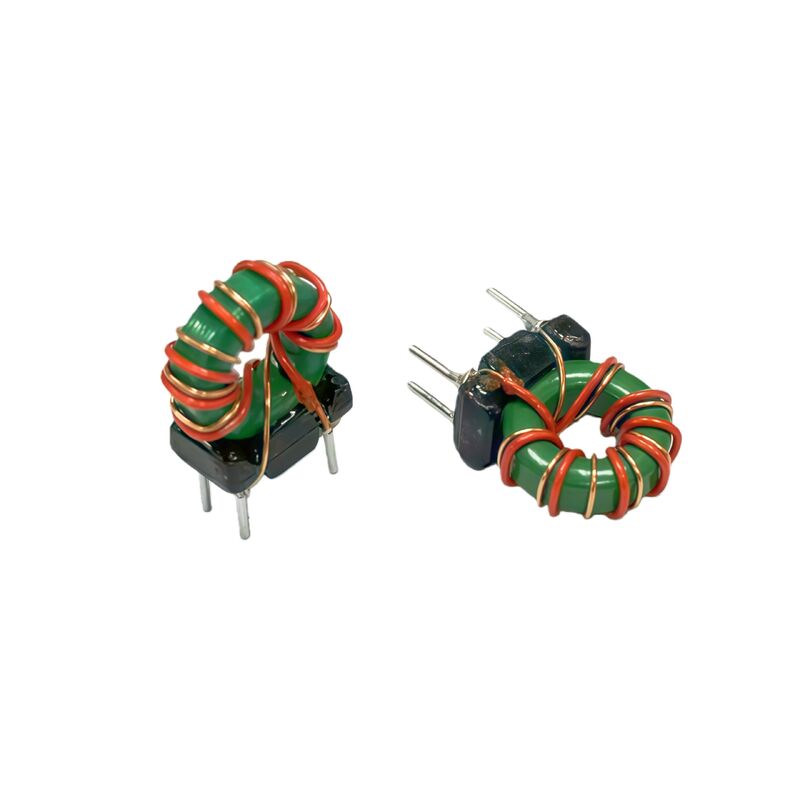

T9×5×3 среднемагнитный двойной проволочный 200μH тороидальный индуктор является компактным,высокоэффективный энергокомпонент, предназначенный для хранения и фильтрации энергии в среднечастотных переключательных режимах питанияПостроенный из ферритового ядра Mn-Zn (μi ≈ 1250), он предлагает отличную магнитную сцепление и низкую потерю ядра, что делает его подходящим для конвертеров DC-DC, таких как топологии Buck, Boost или Buck-Boost.Конфигурация обмотки с двойным проводом повышает способность обработки токаС индуктивностью 200μH он эффективно сглаживает выходный ток, минимизирует риппли и хранит энергию во время циклов переключения,обеспечение стабильной и эффективной подачи электроэнергии в системах малой и средней мощности.

1Функция хранения энергии
Принцип работы: при подаче питания в режиме переключения (например, схемы Buck и Boost), когда переключающий транзистор включен, ток протекает через индуктор,и электрическая энергия преобразуется в магнитную энергию и хранится в магнитном поле магнитного кольца; Когда выключатель выключается, индуктор высвобождает магнитную энергию для поддержания непрерывности тока нагрузки.
Функция: как "буферный бассейн энергии" цепи, он обеспечивает непрерывную и плавную доставку энергии нагрузке, что является ключом к достижению эффективного преобразования постоянного тока в постоянный ток.

2. Функция фильтрации (плоская волна)
Принцип работы: Используя характеристику индуктивности, которая "ограничивает изменения тока", для высокочастотного пульсирующего тока (волновой рипп), генерируемого коммутатором, образуется высокое импедантное сопротивление,тем самым * * подавляя текущие транзиторы * * и делая выходного постоянного тока более плавным.
Функция: значительно снижает раздражение и шум выходного тока, улучшает качество питания и обеспечивает чистую энергию для последующей точной схемы.

3. Улучшенная функциональность, обеспечиваемая структурой
Двойная линия параллельной обмотки: эта структура не только достигает двух плотно связанных обмотки физически, но также приносит два основных преимущества:
Увеличить пропускную способность тока: две параллельные провода могут передавать больший ток насыщения, чем одна провода.
Снижение потерь при высоких частотах: путем оптимизации соотношения площади поверхности к площади поперечного сечения провода эффективно снижаются потери при высоких частотах, что повышает эффективность.

Резюме: Этот компонент хранит энергию через магнитные кольца, сглаживает ток с помощью индуктивных характеристик и оптимизирует производительность с двойной структурой провода,достижение эффективной и низкой переработки и подачи мощности в малом объеме.

2Характеристики работы
