EE28 Высокочастотный силовой трансформатор с индуктивностью 3,8mH 2A номинального тока и ядром из кремниевой стали

Наименование марки: ZXY
Номер модели: ZXY-EE28
МОК: Возможен торг
цена: Подлежит обсуждению
Подробная информация об упаковке: КОРОБКА
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Шэньчжэнь Гуандун
Сертификация:
RoHS、ISO9001、CE
Выделить:

3Индукционный высокочастотный трансформатор.8mH

,

Трансформатор номинальной мощности 2А

,

Силиконовый стальной трансформатор EE28

Описание продукта
EE28-3.8mH/2A высокочастотный трансформатор
Этот высокочастотный трансформатор EE28 оснащен стандартной горизонтальной упаковкой EE28, специально разработанной для переключения источников питания, инверторов и микросхем фильтрации EMI.Магнитное ядро использует высококачественные кремниевые стальные листы с отличной магнитной проницаемостью и характеристиками низкой частоты потерь, обеспечивающий стабильную выходной индуктивность 3,8mH ± 10% при номинальном токе 2A.
Ключевые особенности и преимущества
  • Дизайн горизонтальной установки сводит к минимуму PCB-отпечатки для компактных силовых модулей
  • Свинцовые проволоки эмалированные из меди без кислорода с высокой температурной стойкостью
  • Магнитное ядро кремниевой стали обеспечивает сильную антинасыщенность
  • Горизонтальная упаковка облегчает автоматизированные процессы сборки ПКБ
  • 2Сточная пропускная способность поддерживает требования к высокомощной передаче
  • Комплексные заводские испытания, включая индуктивность, короткое замыкание между поворотами и испытания на выдержку напряжения
Заявления
  • Переключающее питание (SMPS):Фильтрация и хранение энергии в коммутационных источниках питания малой мощности, особенно для компактных требований к конструкции
  • Инвертор и преобразователь мощности:Ключевой компонент солнечных инверторов, инверторов для транспортных средств и преобразователей постоянного тока в постоянный ток
  • Схема фильтрации EMI/EMC:Удаление шума при вводе мощности, функционирующее как индуктор общего режима или дифференциального режима
  • Совет по промышленному контролю:Подходит для ПЛК, сервоприводов и промышленных силовых модулей с ограничениями высоты 1U
  • Вспомогательная мощность зарядной станции:Обеспечивает стабильную изолированную низковольтную мощность для систем управления в инфраструктуре зарядки электромобилей
  • Белые товары и умные дома:Интегрированные в модули питания переключателей для приборов с переменной частотой и умных устройств
  • Системы управления батареями (BMS):Используется в изолированных источниках питания для сбалансировки батарей и высоковольтных выборочных цепей
Технические спецификации
Параметр Стоимость / Описание Ключевое преимущество
Основной материал Силиконовый стальной лист высокого качества Низкая потеря ядра при высоких частотах; обеспечивает стабильный магнитный поток
Значение индуктивности 30,8 мХ (толерантность ± 10%). Точная индуктивность для постоянной производительности цепи
Номинальный ток 2 ампера (непрерывный) Поддерживает высокие нагрузки на ток без насыщения
Стил монтажа Горизонтальный / низкопрофильный Проектирование с экономией пространства для размещений ПКБ с ограниченной высотой
Частота работы Оптимизирован для высокой частоты (типично 20-100 кГц) Подходит для современных топологий коммутационного питания
Материал намотки Высокотемпературные медные провода (класс B/F) Обеспечивает долговечность и долгосрочную надежность под нагрузкой
Геометрия ядра EE28 Стандартная форма Обеспечивает эффективное магнитное соединение и теплораспределение
Диэлектрическая прочность Квалифицированная изоляция между обмотками Удовлетворяет стандартным требованиям безопасности изоляции
Операционная температура Поддержка широкого температурного диапазона Стабильная производительность в различных условиях окружающей среды

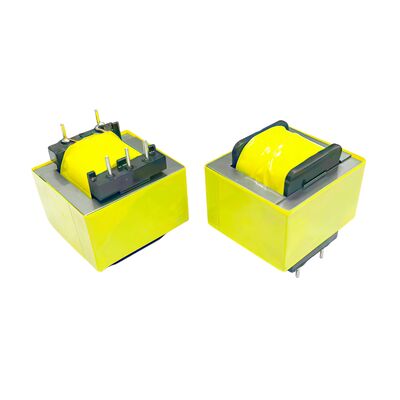

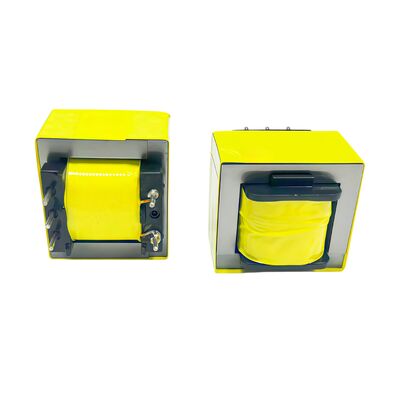

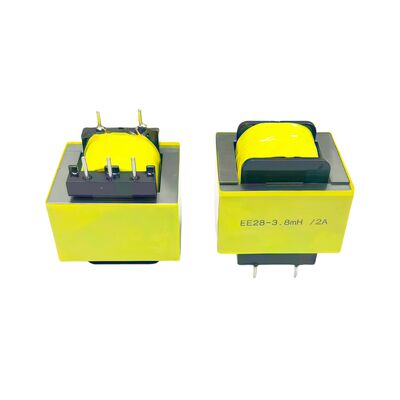

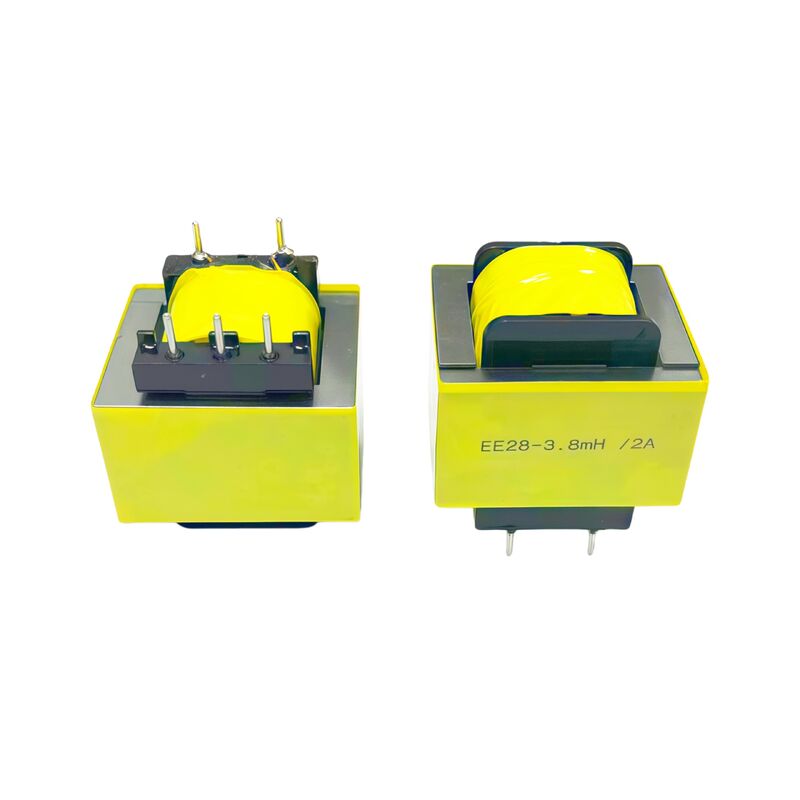

Изображения продукции
EE28 transformer front view showing horizontal mounting design EE28 transformer side profile demonstrating low-profile construction Close-up view of EE28 transformer windings and core structure EE28 transformer top view showing terminal configuration EE28 transformer dimensional specifications and mounting details EE28 transformer in circuit board application context Multiple EE28 transformers showing batch consistency
Другие рекомендуемые продукты
Complementary power transformer product for expanded application range
Изучите наш полный ассортимент совместимых трансформаторов и индукторов мощности, предназначенных для высокочастотных приложений и промышленных условий.
Профиль компании
Manufacturing facility showcasing production capabilities Quality control and testing laboratory environment Advanced automated assembly equipment for transformer production
