UU10.5 UU Серия Вертикальный Подавитель Помех Общей Моды с Шагом 10мм * 13мм и Ферритовым Сердечником с Высокой Проницаемостью
  • Имя
  • Имя
  • Имя

UU10.5 UU Серия Вертикальный Подавитель Помех Общей Моды с Шагом 10мм * 13мм и Ферритовым Сердечником с Высокой Проницаемостью

Наименование марки: ZXY
Номер модели: UU10.5
МОК: Возможен торг
цена: Подлежит обсуждению
Подробная информация об упаковке: 3-4 недели
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Шэньчжэнь Гуандун
Сертификация:
RoHS、ISO9001、CE
Выделить:

Вертикальный подключаемый фильтр синфазного фильтра

,

Силовой дроссель электромагнитных помех с шагом 10 мм * 13 мм

,

Синфазный индуктор с ферритовым сердечником с высокой проницаемостью

Описание продукта
Вертикальные фильтры синфазных помех серии UU10.5
Вертикальные электронные фильтры синфазных помех типа дросселя для подавления электромагнитных помех, с шагом выводов 10 × 13 мм, предназначенные для подавления синфазных электромагнитных помех в линиях питания и сигналов.
Обзор продукта
Вертикальный фильтр синфазных помех серии UU10.5 оснащен ферритовым сердечником с высокой проницаемостью и замкнутой магнитной цепью. Благодаря вертикальному исполнению с выводами и точному расстоянию между выводами 10 мм × 13 мм обеспечивается точная совместимость с разводкой печатных плат. Двухсекционная обмотка с однослойной катушкой снижает паразитные емкости, обеспечивая высокое сопротивление и отличное подавление шумов на высоких частотах.
Основные функции
  • Подавление синфазных электромагнитных помех: Эффективно блокирует синфазные помехи, позволяя дифференциальным сигналам проходить без ослабления
  • Фильтрация высокочастотных шумов: Поддерживает высокое сопротивление в широком диапазоне высоких частот для превосходного подавления высокочастотных шумов
  • Развязка и защита цепей: Действует как барьер между оборудованием и сетью питания, предотвращая передачу шума в обоих направлениях
  • Повышенная стабильность системы: Конструкция с замкнутой магнитной цепью снижает магнитные утечки и повышает ударопрочность
  • Соответствие требованиям ЭМС: Помогает электронным изделиям соответствовать стандартам CCC, UL, CE и другим стандартам электромагнитной совместимости
Характеристики производительности
Категория характеристики Характеристика производительности Типичное значение / Описание
Сердечник и электрические параметры Материал сердечника Феррит с высокой проницаемостью
Сердечник и электрические параметры Количество линий 2
Сердечник и электрические параметры Диапазон индуктивности 0,6 мГн - 50 мГн (частота измерения: 1 кГц)
Сердечник и электрические параметры Сопротивление постоянному току (DCR) 0,2 Ом - 3 Ом (в зависимости от индуктивности)
Сердечник и электрические параметры Номинальный ток 0,3 А - 2,0 А (обратно пропорционально индуктивности)
Сердечник и электрические параметры Высокочастотные характеристики Высокое сопротивление на рабочих частотах; Высокая собственная резонансная частота
Механические и конструктивные особенности Тип монтажа Сквозной (DIP)
Механические и конструктивные особенности Стандартный размер шага 10 мм × 13 мм (расстояние между выводами)
Механические и конструктивные особенности Корпус / Исполнение Вертикальный, DIP-4P
Механические и конструктивные особенности Конструкция обмотки Двухсекционная катушка с однослойной обмоткой для снижения паразитных емкостей
Механические и конструктивные особенности Конструкция Замкнутая магнитная цепь для снижения потока рассеяния
Экологические характеристики и безопасность Рабочая температура -40°C - +125°C
Экологические характеристики и безопасность Сопротивление изоляции Минимум 100 МОм
Экологические характеристики и безопасность Испытательное напряжение Обмотка-обмотка: ≥1,5 кВ переменного тока; 1000 В переменного тока / 0,8 кВ
Экологические характеристики и безопасность Соответствие стандартам RoHS, REACH

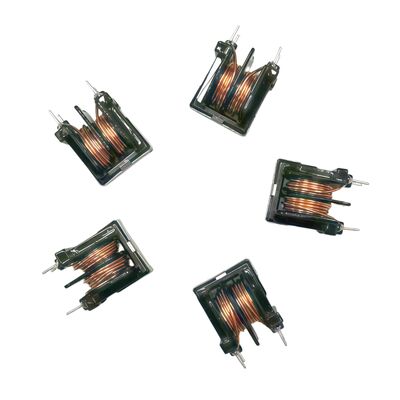

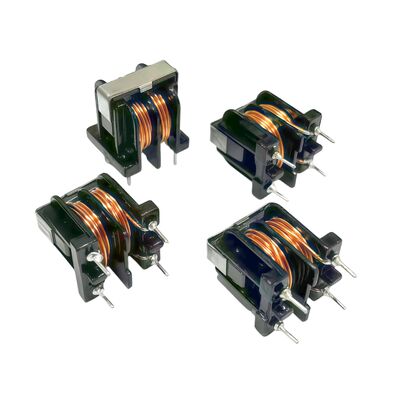

Изображения продукта

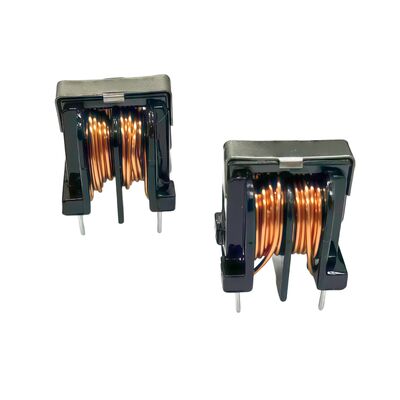

UU10.5 UU Серия Вертикальный Подавитель Помех Общей Моды с Шагом 10мм * 13мм и Ферритовым Сердечником с Высокой Проницаемостью 0 UU10.5 UU Серия Вертикальный Подавитель Помех Общей Моды с Шагом 10мм * 13мм и Ферритовым Сердечником с Высокой Проницаемостью 1 UU10.5 UU Серия Вертикальный Подавитель Помех Общей Моды с Шагом 10мм * 13мм и Ферритовым Сердечником с Высокой Проницаемостью 2 UU10.5 UU Серия Вертикальный Подавитель Помех Общей Моды с Шагом 10мм * 13мм и Ферритовым Сердечником с Высокой Проницаемостью 3 UU10.5 UU Серия Вертикальный Подавитель Помех Общей Моды с Шагом 10мм * 13мм и Ферритовым Сердечником с Высокой Проницаемостью 4 UU10.5 UU Серия Вертикальный Подавитель Помех Общей Моды с Шагом 10мм * 13мм и Ферритовым Сердечником с Высокой Проницаемостью 5
