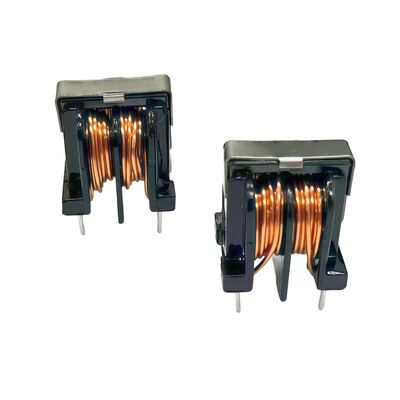

UU10.5 Вертикальный фильтр общего режима EMI Power Choke с высокой проницаемостью

Наименование марки:	ZXY
Номер модели:	UU10.5
МОК:	Возможен торг
цена:	Подлежит обсуждению
Подробная информация об упаковке:	3-4 недели

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь Гуандун

Сертификация:

RoHS、ISO9001、CE

Выделить:

Вертикальный подключаемый фильтр синфазного фильтра

Силовой дроссель электромагнитных помех с шагом 10 мм * 13 мм

Синфазный индуктор с ферритовым сердечником с высокой проницаемостью

Описание продукта

UU10.5 UU系列垂直共模线路??波器

垂直电子共模线路波器 EMI 型功率流圈, 波器间距为 10 × 13mm, предназначен для подавления共模电磁干扰 на линии источника и сигнальной линии.

продуктовый обзор

UU10.5 серия вертикальный сплошный модуль использует высокую магнитно-проводящую скорость железокислого магнитного центра и конструкцию закрытой магнитной линии. Благодаря вертикальной всасывающей упаковке и точному 10 мм × 13 мм расстоянию между проводами, обеспечивается совместимость с макетом ПКБ.

Главная функция

Коммуномодные электромагнитные помехи:Эффективно блокирует совместное помехи электрическому потоку, одновременно позволяя дифференцированному сигналу проходить без ослабления.
Высокочастотный шум:Сохранять высокую устойчивость в высокочастотных диапазонах, достичь превосходного предотвращения шума.
электрическая изоляция и защита:Запрет между зарядным оборудованием и электрической сетью, предотвращающий двустороннее распространение шума.
增强系统稳定性:闭式磁路设计 уменьшило магнитную утечку, повысило устойчивость к ударам
EMC соответствие:帮助电子产品满足CCC,UL,CE и другие стандарты электромагнитной совместимости

характеристики

функции类别	характеристики	典型值/ описание
核心及电气	核心材料	Высокопроницаемое железокислое тело
核心及电气	行数	2
核心及电气	электрический диапазон	0.6 mH 至 50 mH ((тестная частота:1kHz)
核心及电气	Прямое электрическое сопротивление (DCR)	0.2Ω до 3Ω ((зависит от электрического значения)
核心及电气	额定电流	0.3A до 2.0A ((与电感成反比)
核心及电气	Высокая частота	имеют высокую сопротивляемость в диапазоне применяемой частоты; имеют высокую частоту самоизлучения;
ция и конструкция	安装类型	通孔 ((DIP)
ция и конструкция	стандартное расстояние	10 мм × 13 мм (расстояние между ногами)
ция и конструкция	包装/箱	вертикально, DIP-4P
ция и конструкция	Строение	采用单层线圈的两段式线圈架,降低杂散电容
ция и конструкция	дизайн	闭磁路以减少漏磁通 (Закрытый магнитный путь с уменьшением пробелов)
окружающая среда и безопасность	рабочая температура	-40°C до +125°C
окружающая среда и безопасность	绝缘电阻	максимум 100 МΩ
окружающая среда и безопасность	耐压	绕组间电压:≥1.5千伏交流电;1000伏交流电/0.8千伏
окружающая среда и безопасность	соблюдать	RoHS, REACH

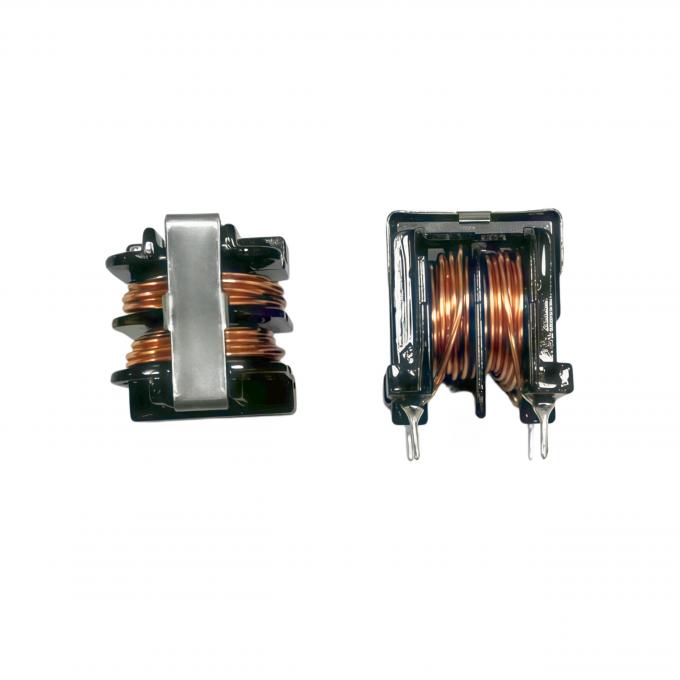

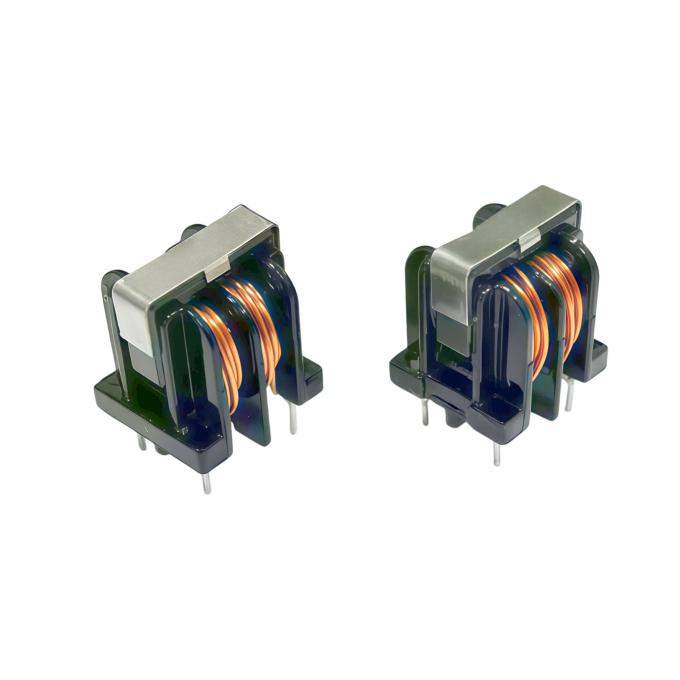

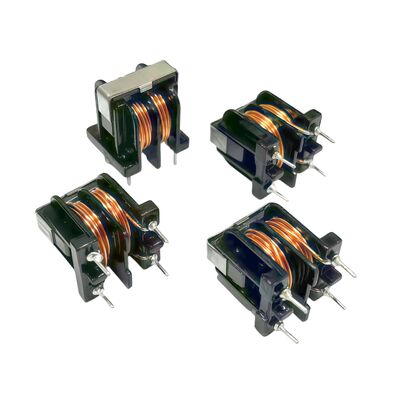

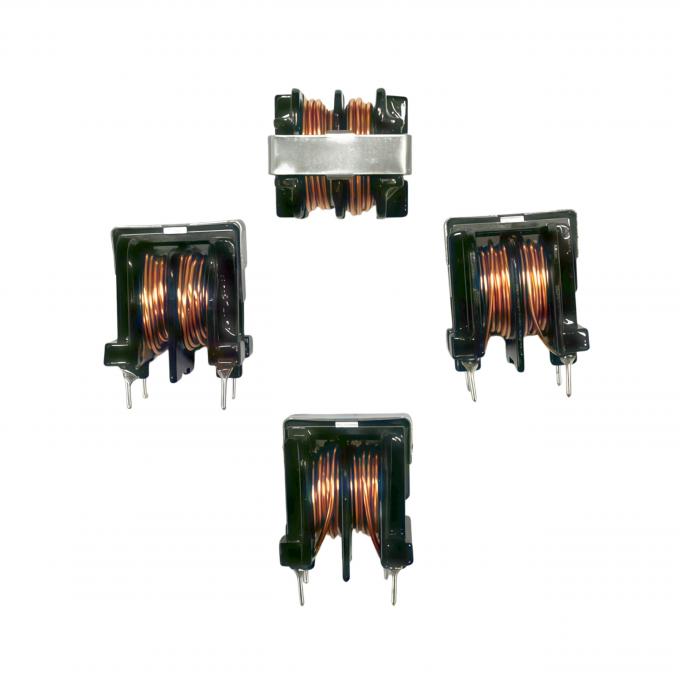

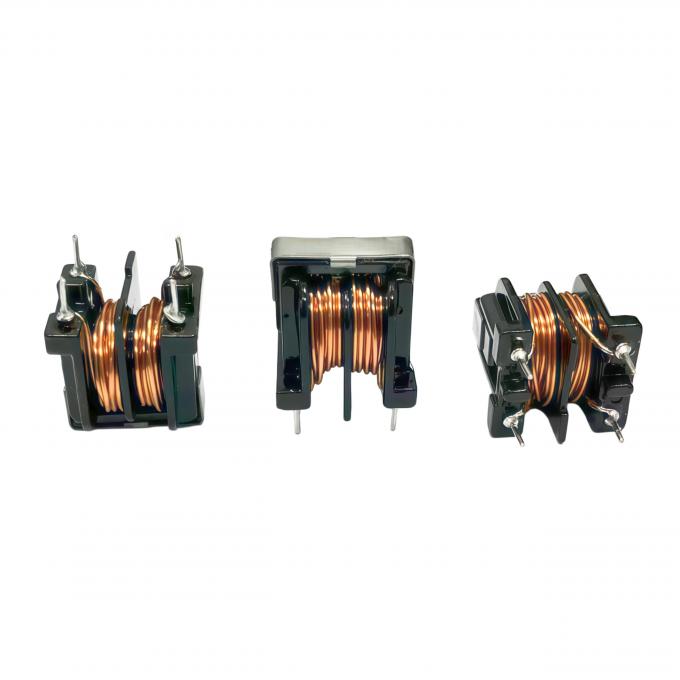

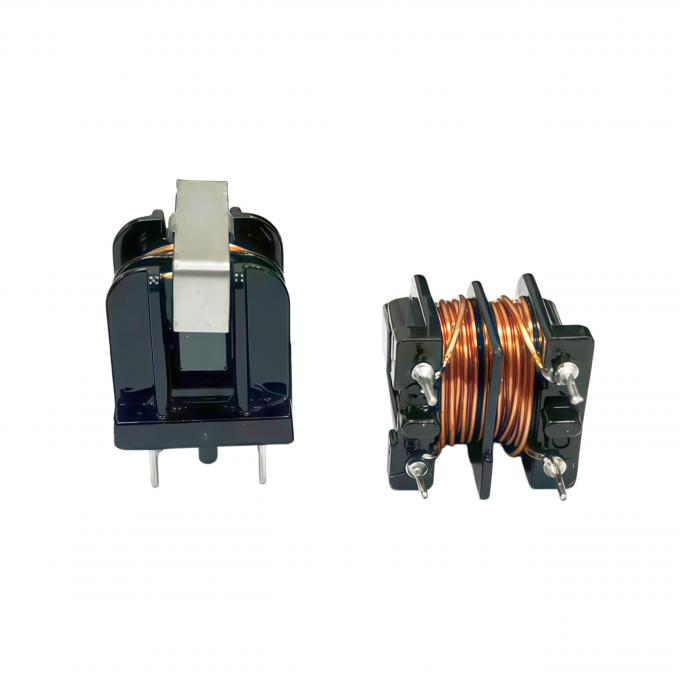

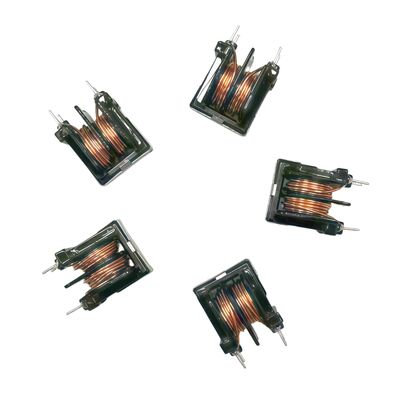

продуктовые фотографии
