Новый энергетический высокомощный высокочастотный трансформатор серии PQ для зарядки электромобилей

Наименование марки:	ZXY
Номер модели:	ZXY-PQ
МОК:	Возможен торг
цена:	Подлежит обсуждению
Подробная информация об упаковке:	КОРОБКА

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь Гуандун

Сертификация:

RoHS、ISO9001、CE

Выделить:

Мощный высокочастотный трансформатор

Новый энергетический силовой трансформатор

Трансформатор серии PQ мощностью 6 кВт

Описание продукта

Высокочастотный трансформатор серии PQ для зарядки новой энергетики высокой мощности

Высокочастотный трансформатор серии PQ для зарядки новой энергетики высокой мощности представляет собой высокопроизводительный магнитный компонент, специально разработанный для бортовых зарядных устройств (OBC) электромобилей, зарядных станций и промышленных источников питания высокой мощности. Благодаря оптимизированной геометрии магнитного сердечника PQ, сочетающей большую площадь окна с большой площадью поперечного сечения магнитного сердечника, эта серия обеспечивает мощную способность обработки энергии в компактном форм-факторе.

Основные преимущества

Диапазон мощности от 50 Вт до 6 кВт+ при компактной конструкции
Низкопотерьные ферритовые материалы (PC44, 3C95, N87) для стабильной высокочастотной работы
Диапазон рабочих частот: от 20 кГц до 500 кГц
КПД преобразования более 95%
Компактная конструкция с низким магнитным рассеянием и высокой устойчивостью к помехам
Поддерживает несколько топологий, включая обратноходовую, прямоходовую, LLC-резонансную и мостовую
Настраиваемое соотношение витков обмотки, уровень изоляции (B/F/H) и конфигурация выводов
Высокая удельная мощность с отличным управлением тепловым режимом
Надежная безопасная изоляция с выдерживаемым напряжением до 3,75 кВ-4 кВ

Применение

Этот трансформатор служит основным компонентом в бортовых зарядных устройствах (OBC) электромобилей, станциях быстрой зарядки постоянным током и вспомогательных преобразователях постоянного тока. Он широко используется в системах возобновляемой энергетики, включая фотоэлектрические инверторы, преобразователи ветровой энергии и системы накопления энергии. Промышленные применения включают базовые станции связи, источники бесперебойного питания (ИБП), блоки питания серверов, промышленное управляющее оборудование, вспомогательные системы питания железнодорожного транспорта, устройства интеллектуальных сетей и потребительскую электронику высокого класса, такую как быстрые зарядные устройства для электроинструментов и дронов.

Характеристики производительности

Характеристика производительности	Спецификация / Детали
Материал сердечника	Низкопотерьные ферритовые материалы (например, PC44, 3C94, N87, N67)
Рабочая частота	от 20 кГц до 500 кГц (типично)
Диапазон выходной мощности	от 0,5 ВА до 6 кВт+, в зависимости от размера сердечника (например, PQ20: макс. 50 Вт; PQ35/35: 350 Вт; PQ50: 1000 Вт+)
КПД	до 95% до 99%
Рабочая температура	-40°C до +125°C (типично); некоторые модели до +180°C
Температура хранения	-40°C до +100°C (типично)
Диэлектрическая прочность (Hipot)	от 1,5 кВ до 4,0 кВ переменного тока, в зависимости от требований к изоляции
Сопротивление изоляции	минимум 100 МОм при 500 В постоянного тока
Допуск индуктивности	обычно от ±8% до ±10% при 1 кГц/0,25 В или 1 кГц/1 В
Сопротивление постоянному току (DCR)	от 4 мОм до 780 мОм (зависит от обмотки и модели)
Индуктивность рассеяния	обычно макс. 4,0 мкГн до макс. 6,0 мкГн
Геометрия сердечника	Оптимизированная форма PQ для высокой удельной мощности, низкого магнитного рассеяния и хороших тепловых характеристик

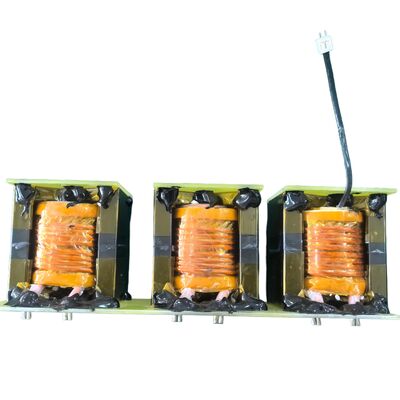

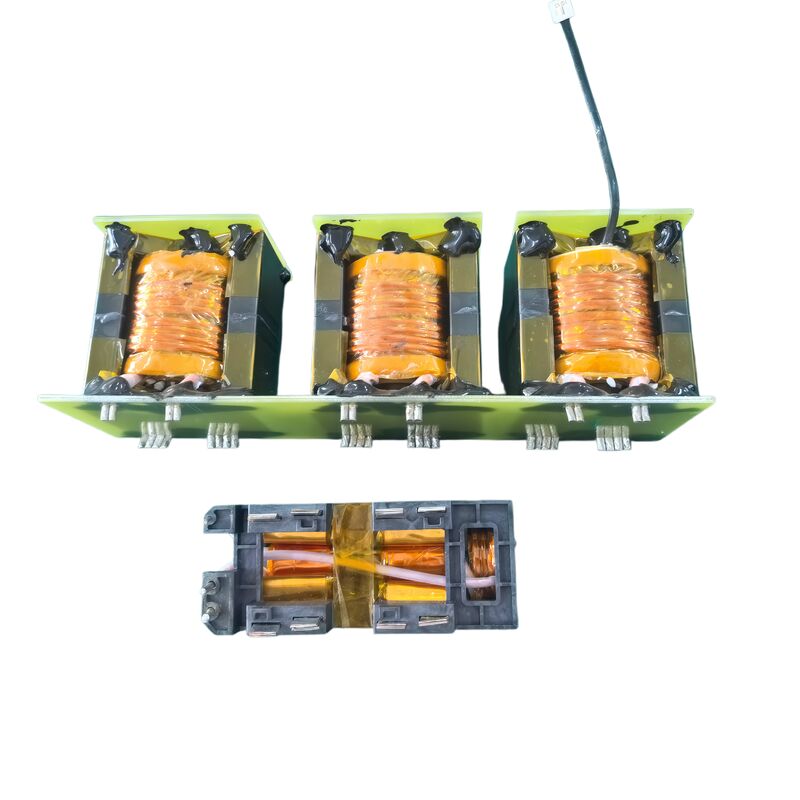

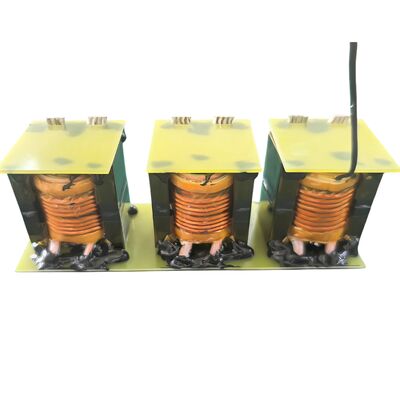

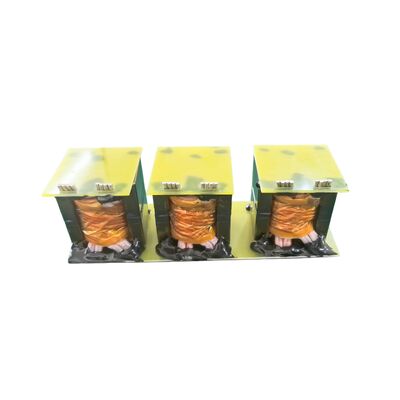

Изображения продукта
