Хорошая цена. онлайн

Подробная информация о продукции

Домой > продукты >
высокочастотный трансформатор
>
Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания
Все категории

Аудио трансформатор

Трансформатор пермаллоя аудио

Аудиоизолятор

Трансформатор

высокочастотный трансформатор

индуктор

беспроводная поручая катушка

Фильтр EMI

Воздушная катушка

Линия фильтр

Индуктор единого режима

Настоящий трансформатор

Toroidal трансформатор

Низкочастотный трансформатор

Трансформатор LAN

индуктор обломока
Свяжитесь с нами
Ms. Chen
rhea@zxycoil.com
+8613554723725
Свяжитесь сейчас

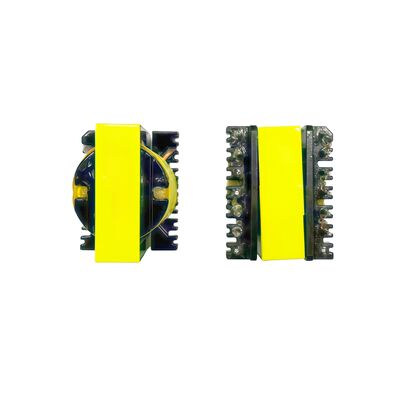

Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания
  • Имя
  • Имя
  • Имя

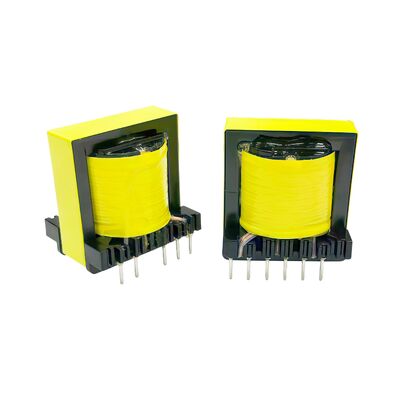

Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания

Наименование марки: ZXY
МОК: Возможен торг
цена: Подлежит обсуждению
Подробная информация об упаковке: КОРОБКА
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Шэньчжэнь Гуандун
Сертификация:
RoHS、ISO9001、CE
Выделить:

Вертикальный высокочастотный трансформатор

,

Импульсный трансформатор с изоляцией 4000 В переменного тока

,

Трансформатор ETD34 с ферритовым сердечником

Описание продукта
Вертикальный высокочастотный трансформатор ETD34
Высокопроизводительный импульсный трансформатор с отличными характеристиками электрической изоляции для требовательных промышленных применений.
Обзор продукта
Вертикальный высокочастотный импульсный трансформатор ETD34 отличается превосходной электрической изоляцией благодаря первичной и вторичной обмоткам, разработанным с точными изоляционными слоями и физическим расстоянием. Способный выдерживать испытания напряжением от 3000 В переменного тока до 4000 В переменного тока, он эффективно предотвращает пробой высоким напряжением, защищая операторов от опасности поражения электрическим током.
Ключевые функции
  • Преобразование напряжения и передача мощности: Использует высокочастотное магнитное экранирование сердечника для эффективной передачи энергии между первичной и вторичной катушками, преобразуя входное напряжение постоянного тока в требуемые выходные напряжения.
  • Электрическая изоляция и защита безопасности: Обеспечивает физическую и электрическую изоляцию между первичной (высоковольтной) и вторичной (низковольтной) сторонами, обеспечивая безопасность пользователя и отсекая пути распространения синфазных помех.
  • Накопление энергии и регулирование: Функционирует как трансформатор и индуктор накопления энергии в обратноходовых топологиях, накапливая магнитную энергию во время проводимости и высвобождая ее на вторичную нагрузку во время отключения коммутирующего транзистора.
Характеристики производительности
Категория характеристики Характеристика производительности Типичное значение / Описание
Электрические характеристики Высокая рабочая частота Работа в диапазоне от 20 кГц до 500 кГц для высокой плотности мощности и уменьшения размера компонентов
Электрические характеристики Эффективность преобразования Форма сердечника ETD снижает потери меди и сердечника, достигая КПД >85%-90%
Электрические характеристики Диапазон обрабатываемой мощности От 15 Вт до 150 Вт+ в зависимости от топологии схемы (обратноходовая, прямоходовая, LLC)
Безопасность и изоляция Высокое выдерживаемое напряжение Номинальное изоляционное напряжение от первичной до вторичной обмотки от 3000 В переменного тока до 4000 В переменного тока
Безопасность и изоляция Класс изоляции Соответствует стандартам UL, CE с усиленными изоляционными слоями
Магнитные и тепловые характеристики Низкие потери в сердечнике Ферритовые материалы (PC40, PC44) минимизируют потери на гистерезис и вихревые токи
Магнитные и тепловые характеристики Низкая индуктивность рассеяния Конструкция каркаса и методы намотки контролируют индуктивность рассеяния
Магнитные и тепловые характеристики Диапазон рабочих температур Стабильная работа в суровых условиях от -40°C до +125°C
Механические характеристики Вертикальное крепление Экономит место на печатной плате и способствует лучшему отводу тепла
Механические характеристики Магнитное экранирование Конструкция закрытого сердечника ETD снижает электромагнитные помехи (EMI)

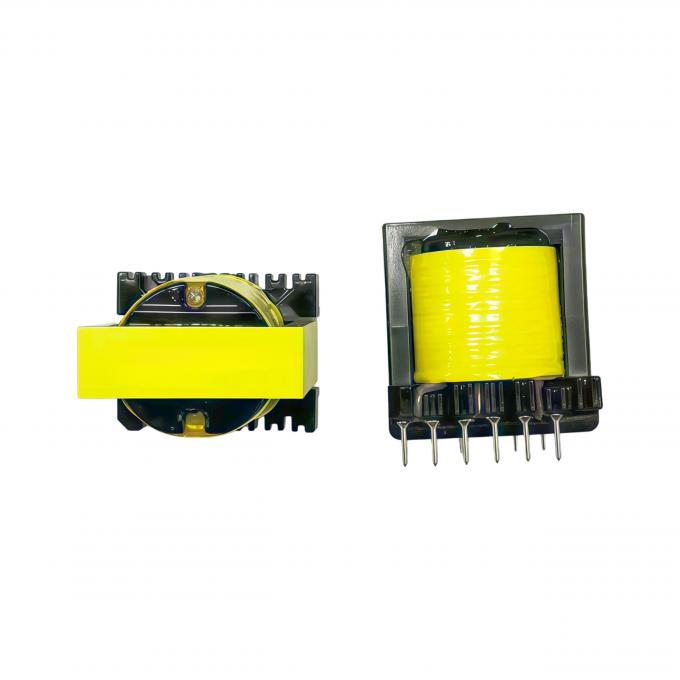

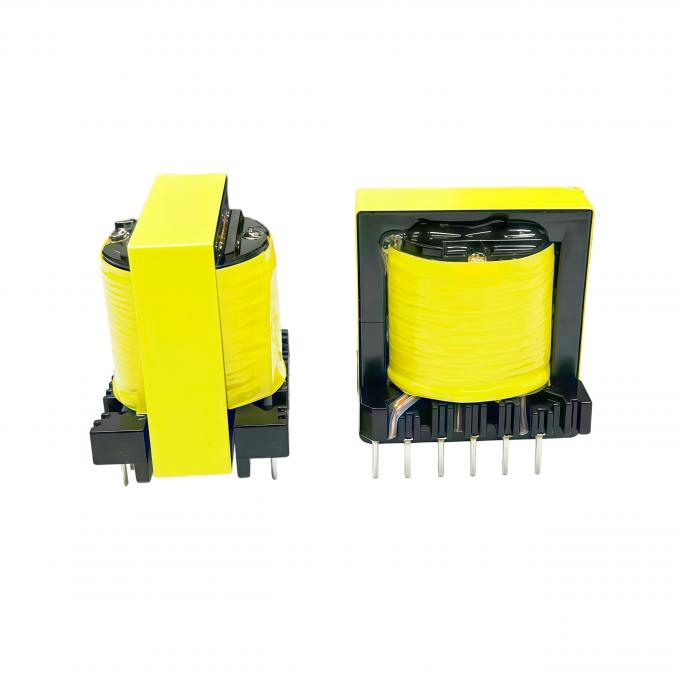

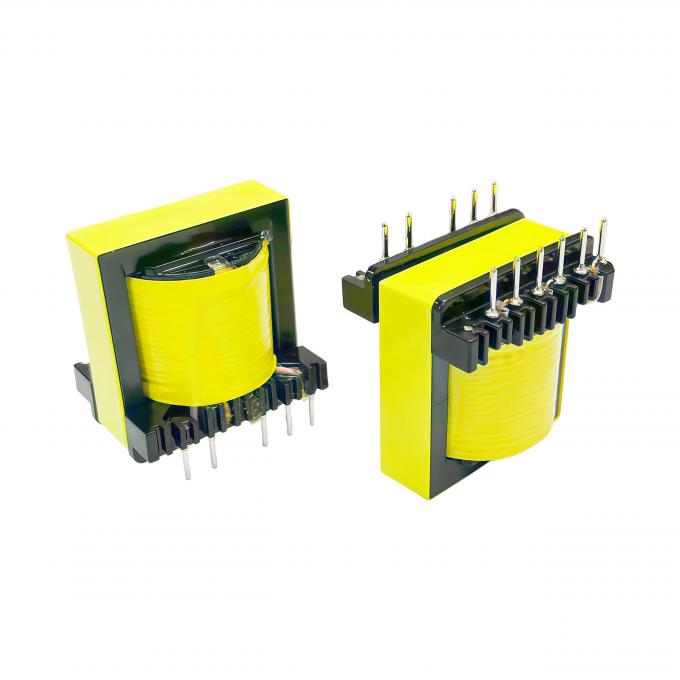

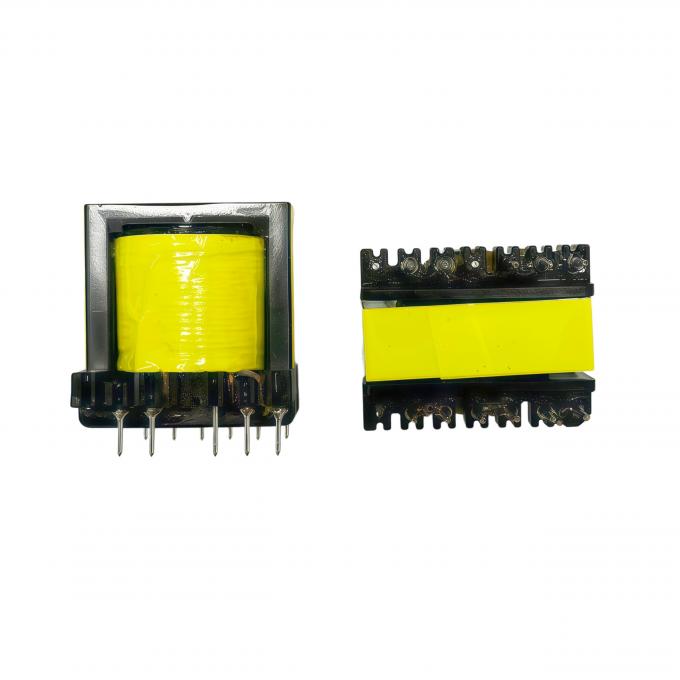

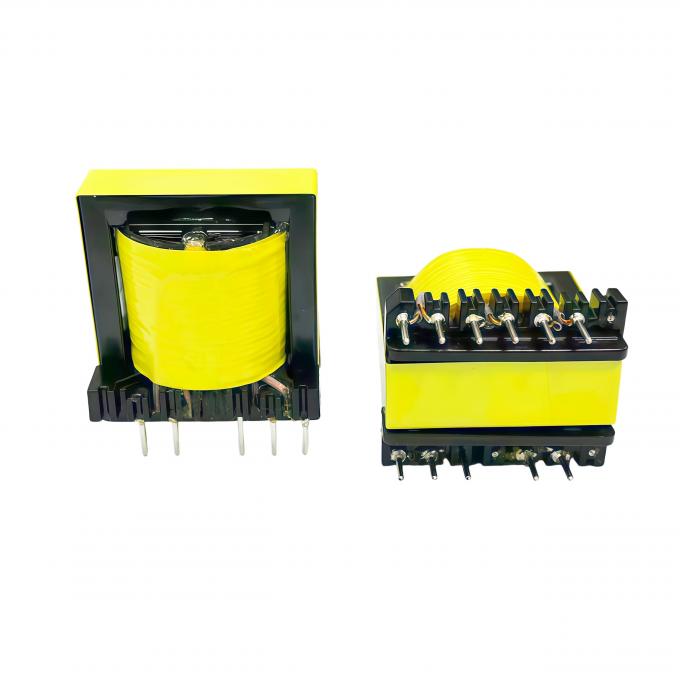

Изображения продукта
Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 0 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 1 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 2 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 3 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 4 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 5
Рекомендуемые продукты
Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 6
Профиль компании
Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 7 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 8 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 9
Тэги:

Тип высокочастотный трансформатор EFD

Трансформатор магнитного ядра высокочастотный

Трансформатор силы высокочастотный

Хорошая цена. онлайн

Подробная информация о продукции

Домой > продукты >
высокочастотный трансформатор
>
Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания
Все категории

Аудио трансформатор

Трансформатор пермаллоя аудио

Аудиоизолятор

Трансформатор

высокочастотный трансформатор

индуктор

беспроводная поручая катушка

Фильтр EMI

Воздушная катушка

Линия фильтр

Индуктор единого режима

Настоящий трансформатор

Toroidal трансформатор

Низкочастотный трансформатор

Трансформатор LAN

индуктор обломока

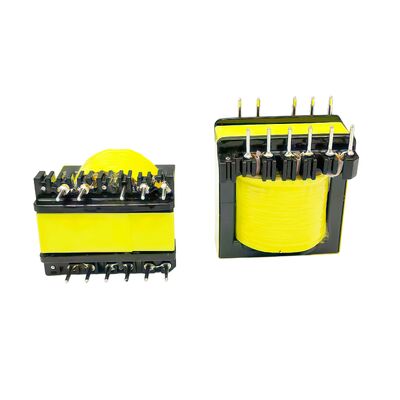

Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания
  • Имя
  • Имя
  • Имя

Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания

Наименование марки: ZXY
МОК: Возможен торг
цена: Подлежит обсуждению
Подробная информация об упаковке: КОРОБКА
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Шэньчжэнь Гуандун
Фирменное наименование:
ZXY
Сертификация:
RoHS、ISO9001、CE
Количество мин заказа:
Возможен торг
Цена:
Подлежит обсуждению
Упаковывая детали:
КОРОБКА
Время доставки:
3-4 недели
Выделить:

Вертикальный высокочастотный трансформатор

,

Импульсный трансформатор с изоляцией 4000 В переменного тока

,

Трансформатор ETD34 с ферритовым сердечником

Описание продукта
Вертикальный высокочастотный трансформатор ETD34
Высокопроизводительный импульсный трансформатор с отличными характеристиками электрической изоляции для требовательных промышленных применений.
Обзор продукта
Вертикальный высокочастотный импульсный трансформатор ETD34 отличается превосходной электрической изоляцией благодаря первичной и вторичной обмоткам, разработанным с точными изоляционными слоями и физическим расстоянием. Способный выдерживать испытания напряжением от 3000 В переменного тока до 4000 В переменного тока, он эффективно предотвращает пробой высоким напряжением, защищая операторов от опасности поражения электрическим током.
Ключевые функции
  • Преобразование напряжения и передача мощности: Использует высокочастотное магнитное экранирование сердечника для эффективной передачи энергии между первичной и вторичной катушками, преобразуя входное напряжение постоянного тока в требуемые выходные напряжения.
  • Электрическая изоляция и защита безопасности: Обеспечивает физическую и электрическую изоляцию между первичной (высоковольтной) и вторичной (низковольтной) сторонами, обеспечивая безопасность пользователя и отсекая пути распространения синфазных помех.
  • Накопление энергии и регулирование: Функционирует как трансформатор и индуктор накопления энергии в обратноходовых топологиях, накапливая магнитную энергию во время проводимости и высвобождая ее на вторичную нагрузку во время отключения коммутирующего транзистора.
Характеристики производительности
Категория характеристики Характеристика производительности Типичное значение / Описание
Электрические характеристики Высокая рабочая частота Работа в диапазоне от 20 кГц до 500 кГц для высокой плотности мощности и уменьшения размера компонентов
Электрические характеристики Эффективность преобразования Форма сердечника ETD снижает потери меди и сердечника, достигая КПД >85%-90%
Электрические характеристики Диапазон обрабатываемой мощности От 15 Вт до 150 Вт+ в зависимости от топологии схемы (обратноходовая, прямоходовая, LLC)
Безопасность и изоляция Высокое выдерживаемое напряжение Номинальное изоляционное напряжение от первичной до вторичной обмотки от 3000 В переменного тока до 4000 В переменного тока
Безопасность и изоляция Класс изоляции Соответствует стандартам UL, CE с усиленными изоляционными слоями
Магнитные и тепловые характеристики Низкие потери в сердечнике Ферритовые материалы (PC40, PC44) минимизируют потери на гистерезис и вихревые токи
Магнитные и тепловые характеристики Низкая индуктивность рассеяния Конструкция каркаса и методы намотки контролируют индуктивность рассеяния
Магнитные и тепловые характеристики Диапазон рабочих температур Стабильная работа в суровых условиях от -40°C до +125°C
Механические характеристики Вертикальное крепление Экономит место на печатной плате и способствует лучшему отводу тепла
Механические характеристики Магнитное экранирование Конструкция закрытого сердечника ETD снижает электромагнитные помехи (EMI)
Изображения продукта
Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 0 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 1 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 2 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 3 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 4 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 5
Рекомендуемые продукты
Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 6
Профиль компании
Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 7 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 8 Вертикальный высокочастотный трансформатор ETD34 с изоляцией 4000 В переменного тока и ферритовым сердечником для импульсных источников питания 9
Тэги:

Тип высокочастотный трансформатор EFD

Трансформатор магнитного ядра высокочастотный

Трансформатор силы высокочастотный
