ZXY-G14 600Ω:600Ω Impedance Matching Audio Transformer with Ground Loop Isolation and 20Hz-20kHz Frequency Response for Microphones

Наименование марки:	ZXY
Номер модели:	ZXY-G14
МОК:	Возможен торг
цена:	Подлежит обсуждению
Подробная информация об упаковке:	КОРОБКА

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь Гуандун

Сертификация:

RoHS、ISO9001、CE

Выделить:

600Ω:600Ω Impedance Matching Audio Transformer

Ground Loop Isolation Signal Isolation Transformer

20Hz-20kHz Frequency Response Microphone Input Transformer

Описание продукта

ZXY-G14 Microphone Input Matching Transformer

The ZXY-G14 is a compact audio transformer designed to connect microphones to preamps and mixers with clean, noise-free signal transfer. It matches 600-ohm impedance and isolates ground loops to reduce hum and interference, ensuring your recordings sound clear and professional. Perfect for studio gear, DIY projects, or upgrading vintage equipment.

Key Features

Impedance Matching: Provides standard 600Ω:600Ω (1:1) impedance conversion to ensure maximum signal transmission efficiency between microphones, preamplifiers, mixing consoles, and other devices
Ground Loop Isolation: Uses electromagnetic isolation technology to physically cut off ground loops, effectively eliminating 50Hz/60Hz AC hum and low-frequency noise
Common Mode Noise Suppression: Balanced transmission structure with excellent common mode suppression capability to attenuate electromagnetic interference and radio frequency interference
Signal Integrity: Maintains flat frequency response and low distortion characteristics across the full 20Hz-20kHz frequency range
Electrical Isolation: Provides protection by preventing DC voltage or abnormal surges from entering sensitive equipment
Easy Integration: Compact package with standard pin layout for easy installation directly into PCB boards or audio devices

Performance Specifications

Feature	Description
Impedance Ratio	600Ω : 600Ω (1:1) - Provides precise impedance matching between microphones, preamps, and mixers for optimal signal transfer
Frequency Response	20Hz - 20kHz (±0.5dB typical) - Delivers flat, wide-bandwidth performance across the full audible spectrum
Distortion	Low THD (< 0.1% @ 1kHz, typical) - Maintains signal purity with minimal harmonic distortion
Insertion Loss	< 0.5dB - Ensures efficient signal transmission with negligible level loss
Isolation Type	Galvanic isolation - Physically separates input and output to eliminate ground loops and block DC voltage
Noise Rejection	High common-mode rejection - Effectively suppresses EMI, RFI, and hum (50Hz/60Hz) for clean audio
Core Material	High-permeability nickel-alloy or premium magnetic core - Provides low distortion, high linearity, and wide frequency response
Shielding	Encapsulated or mu-metal shielding (as applicable) - Reduces external electromagnetic interference for stable operation
Dielectric Strength	> 500V (input to output) - Offers reliable electrical isolation and equipment protection
Operating Temperature	-20°C to +85°C - Suitable for studio, broadcast, and live sound environments
Mounting Type	PCB pin / solder lug - Compact footprint for easy integration into existing or DIY audio equipment
Application	Microphone input, tube preamps, DI boxes, mixing consoles, broadcast consoles, recording interfaces, and vintage gear restoration

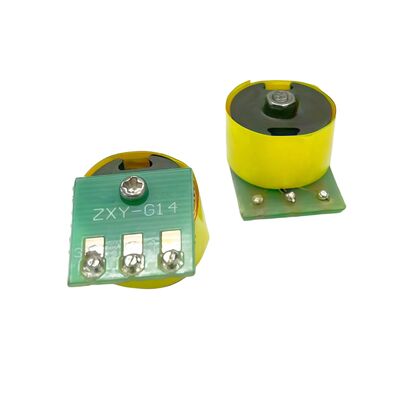

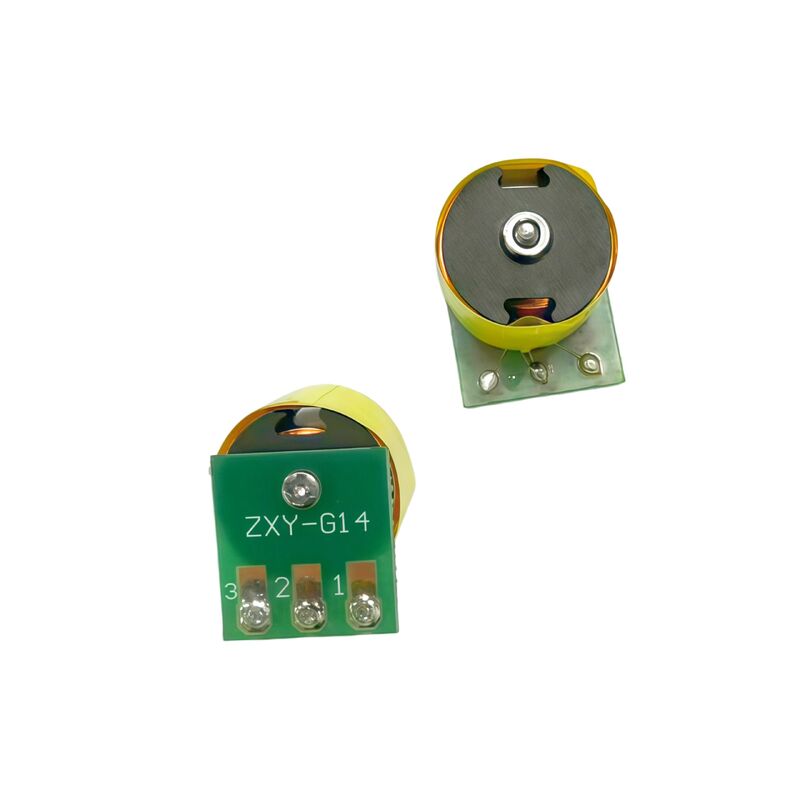

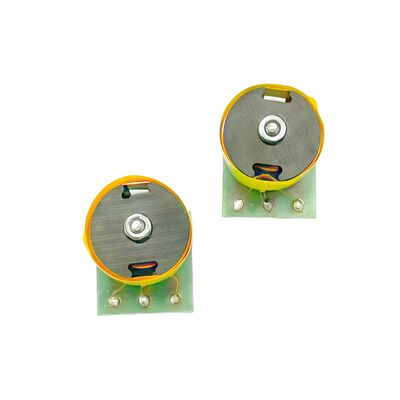

Product Images
