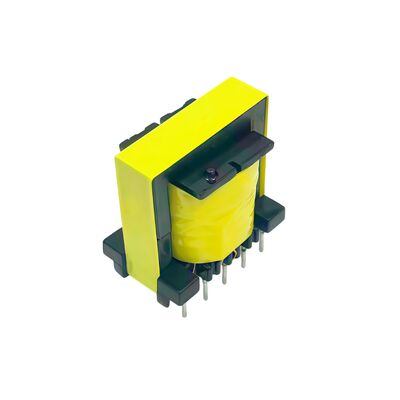

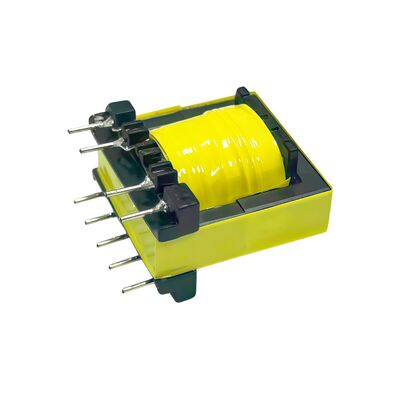

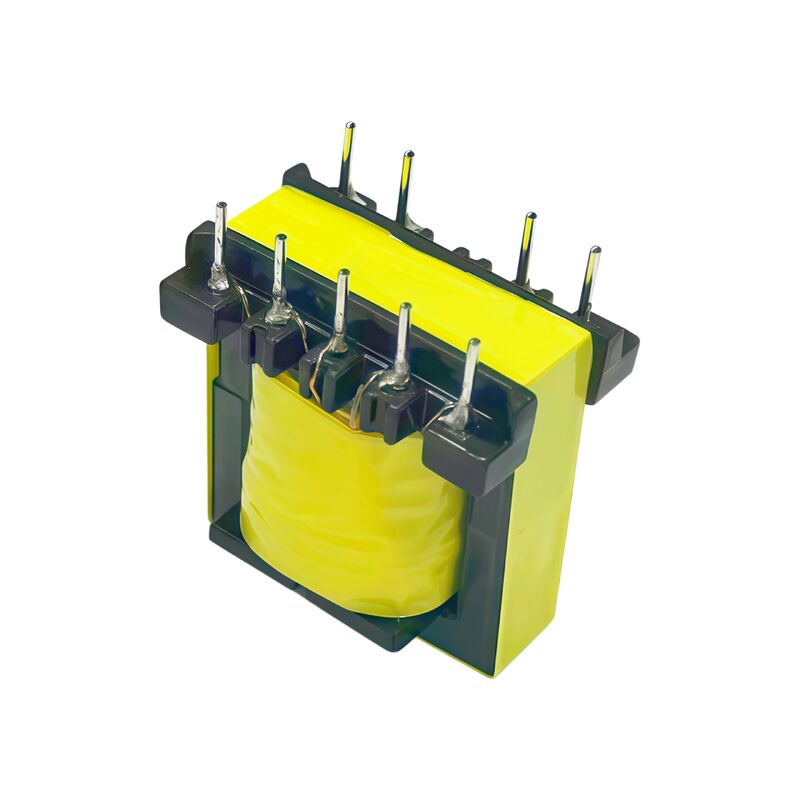

Высокочастотный трансформатор EF25 на заказ для импульсного блока питания Flyback SMPS

Наименование марки:	ZXY
Номер модели:	ZXY-EF25
МОК:	Возможен торг
цена:	Подлежит обсуждению
Подробная информация об упаковке:	Картонная коробка

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь Гуандун

Сертификация:

RoHS、ISO9001、CE

Выделить:

Специальный трансформатор SMPS EF25 Flyback

трансформатор высокочастотного питания

трансформатор EF25 для цепей зарядных устройств

Описание продукта

Высокочастотный трансформатор EF25 для импульсных блоков питания SMPS и зарядных устройств

1. Описание продукта

Высокочастотный трансформатор EF25 представляет собой компактный трансформатор с ферритовым сердечником, разработанный специально для обратноходовых топологий в импульсных источниках питания (SMPS), зарядных устройствах и адаптерах питания. Диапазон мощности составляет от 10 Вт до 30 Вт, рабочая частота от 20 кГц до 200 кГц, производительность стабильна, нагрев низкий, а КПД высокий. Конфигурация выводов 5+5, напряжение индуктивности и другие характеристики полностью настраиваются. Отлично подходит для применений с ограниченным пространством, но требующих надежности и индивидуальных спецификаций.

Сценарий применения: 24-ваттное быстрое зарядное устройство USB-C для смартфонов и планшетов

Как трансформатор EF25 работает в этом продукте:
Внутри зарядного устройства высокочастотный трансформатор EF25 используется в обратноходовой схеме SMPS. Он понижает высокое напряжение переменного тока (100-240 В) до низкого напряжения постоянного тока (5 В, 9 В, 12 В или 15 В), обеспечивая при этом изоляцию для безопасности. Трансформатор работает на частоте переключения 100 кГц, обеспечивая мощность до 24 Вт (например, 12 В / 2 А или 15 В / 1,6 А). Его компактный сердечник EF25 идеально подходит для небольшого корпуса зарядного устройства USB-C, а индивидуальная намотка обеспечивает низкую индуктивность рассеяния и высокий КПД (>88%), снижая тепловыделение во время быстрой зарядки.

Почему стоит выбрать EF25 для этого применения:

Малый форм-фактор подходит для тонкого дизайна зарядного устройства
Поддерживает несколько выходных напряжений для протоколов быстрой зарядки (QC/PD)
Низкий нагрев обеспечивает безопасную температуру поверхности
Настраиваемые параметры соответствуют конкретным требованиям к напряжению и току

2. Характеристики производительности

Параметр	Спецификация
Тип сердечника	EF25 (ферритовый сердечник)
Топология	Обратноходовая
Диапазон мощности	10 Вт – 30 Вт
Конфигурация выводов	5+5 выводов (настраиваемая)
Рабочая частота	20 кГц – 200 кГц
Тест Hi-Pot	1500 В AC / 1 мин (или по индивидуальному заказу)
Класс изоляции	Класс B (130°C) / Класс F (155°C) опционально
Соответствие	RoHS, REACH
