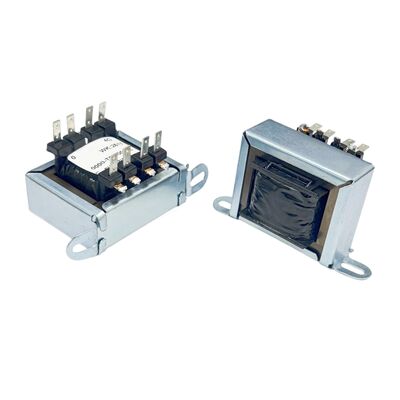

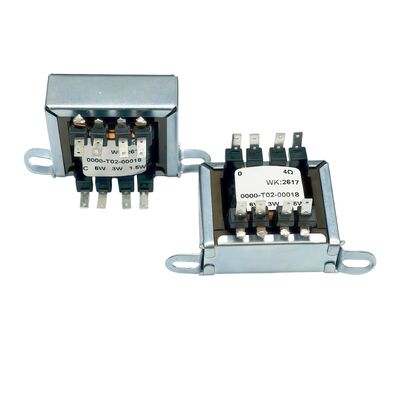

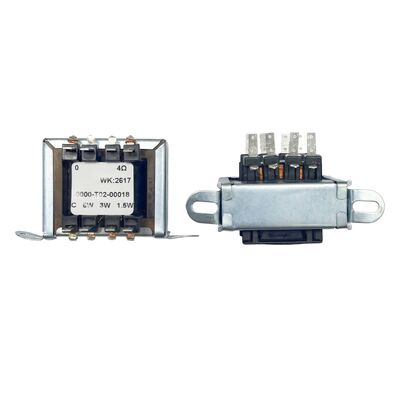

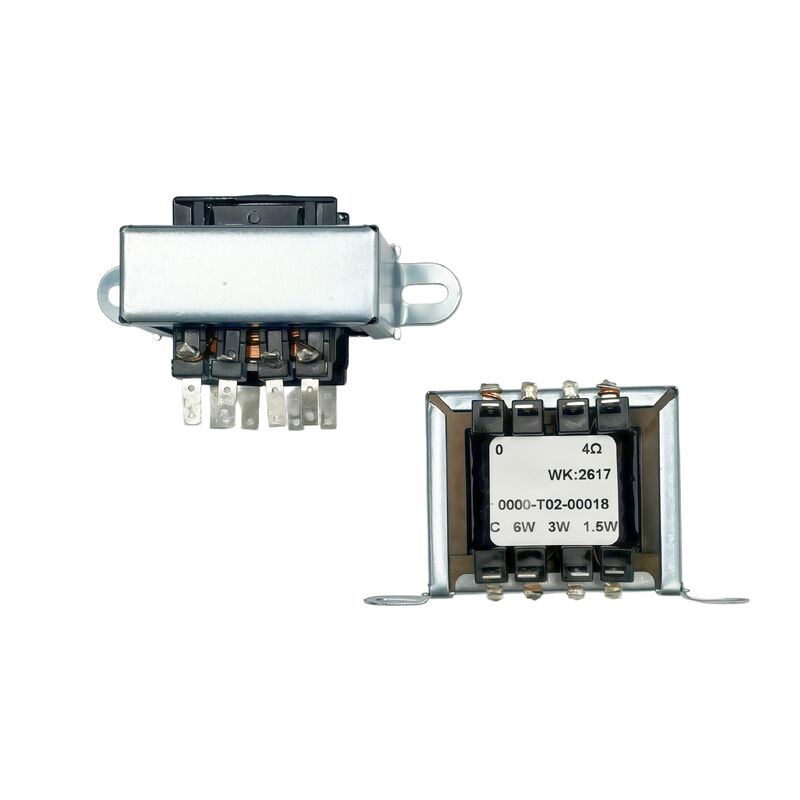

Аудио трансформатор 6 Вт / 3 Вт / 1,5 Вт для установки на шасси, проводка для динамиков

1. Описание продукта

Новейший продукт Zhixiangyuan, аудио трансформатор (6 Вт/3 Вт/1,5 Вт), представляет собой пассивный компонент согласования импеданса, разработанный специально для установки в акустические системы. Он позволяет выбрать соответствующую номинальную мощность (1,5 Вт, 3 Вт или 6 Вт) для согласования с различными динамиками, обеспечивая эффективную передачу сигнала и защищая усилитель от неправильного импеданса нагрузки. Установка требует монтажа на шасси (с помощью винтов или кронштейнов), затем припаивания первичных и вторичных проводов к входным/выходным клеммам и подключения трансформатора между усилителем и динамиком, соблюдая правильную полярность и конфигурацию отводов. Эта конфигурация обычно используется в аудиораспределительных системах с несколькими отводами (например, линии 70 В/100 В) или в старомодных ламповых усилителях, обеспечивая гибкость управления громкостью и согласования импеданса для нескольких динамиков. Если у вас есть какие-либо потребности, пожалуйста, свяжитесь с kath@zxycoil.com. Мы сделаем все возможное, чтобы предоставить вам техническую поддержку.

Пример применения:

Для систем фоновой музыки (например, в торговых центрах, ресторанах, школах) необходимо установить десятки потолочных динамиков на потолке, при этом расстояние от усилителя до динамиков может составлять несколько сотен метров.

Проблема:

Прямое подключение к обычному усилителю мощности (с фиксированным импедансом 4-16 Ом) приведет к значительным потерям при дальней передаче, и усилитель не сможет одновременно управлять таким количеством низкоомных динамиков (общий импеданс будет слишком низким, что приведет к выходу усилителя из строя).

Решение:
Усилитель мощности выдает сигнал высокого напряжения 100 В (усилитель постоянного напряжения).
Установите трансформатор 6 Вт/3 Вт/1,5 Вт на каждый динамик.

Фактическая проводка:
Припаяйте входной конец (сторона высокого напряжения) трансформатора к основной линии 100 В на потолке.
Подключите выходной терминал трансформатора (сторона низкого сопротивления, например, 4 Ом/8 Ом) к громкоговорителю.
Выберите отвод мощности в соответствии с требуемой громкостью в зоне: в ванной комнате нужен только фоновый звук, выберите режим 1,5 Вт; в зале требуется немного громче, выберите режим 3 Вт или 6 Вт.

Эффект:Десятки динамиков подключены параллельно на одной линии, не мешая друг другу, и нет значительного затухания при дальней передаче.
