Обратноходовой трансформатор ER2828 с высокой плотностью мощности, входным диапазоном 36–72 В и изоляцией 3000 В переменного тока.

Наименование марки:	ZXY
Номер модели:	ZXY-ER2828
МОК:	Возможен торг
цена:	Подлежит обсуждению
Подробная информация об упаковке:	Картонная коробка

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь Гуандун

Сертификация:

RoHS、ISO9001、CE

Выделить:

Обратноходовой трансформатор ER2828 с высокой плотностью мощности

обратноходовой трансформатор входного диапазона 36–72 В

изолирующий аудиотрансформатор 3000 В переменного тока

Описание продукта

Трансформатор высокой мощности ER2828 Flyback

ZXY ER2828 Flyback Power Transformer предназначен для применения с высокой плотностью мощности.Этот трансформатор эффективно минимизирует потери от воздействия кожи и индуктивность утечки при высоких частотах.Способен обрабатывать от десятков до сотен Вт в компактном форм-факторе, идеально подходит для преобразований постоянного тока в постоянный ток, требующих входной и выходной электрической изоляции.включая переключающие источники питания, промышленных источников питания и светодиодных драйверов.

Ключевые преимущества

Способность к нескольким выходам:Топология flyback в сочетании с ER2828 может легко достичь 3-4 наборов взаимно изолированных выходных напряжений, удовлетворяя различным требованиям к питанию для коммуникационных плат
Широкий диапазон ввода:Работает стабильно от 36V до 72V при широком напряжении ввода, адаптируясь к характеристикам колебаний питания связи
Изоляция и сопротивление напряжению:Первичный до вторичного выдерживает 3000VAC испытания высокого напряжения, отвечает спецификациям безопасности для коммуникационного оборудования
Компактный размер:Примерно 31 мм х 35,5 мм, подходящий для высокой плотности планировки коммуникационных плат

Характеристики производительности

Особенность	Описание / Производство
Тип ядра	ER2828 ферритное ядро (обычно PC40 или эквивалентное)
Топология	Flyback (изолированный преобразователь DC-DC)
Диапазон мощности	30 - 150 Вт (в зависимости от частоты работы и конструкции)
Частота работы	60 - 200 кГц (типичный диапазон)
Диапазон входного напряжения	Широкий диапазон, например, 36V - 72V постоянного тока (телекоммуникации) или 85V - 265V переменного тока (вне сети)
Изоляция выхода	Высокая изоляция: 3000VAC - 4000VAC между первичным и вторичным
Индуктивность утечки	< 3% (с использованием метода сэндвича / переплетной обмотки)
Способность к множественному выводу	Поддерживает 3-4 изолированных выходной обмотки
Преимущество формы ядра	Расширенное окно катушки для лучшего расположения обмотки и рассеивания тепла
Типичная эффективность	80% - 87% (в зависимости от конструкции, частоты и нагрузки)
Температурный диапазон	-30°C до +85°C (или шире, с подходящими материалами)
Стандарты безопасности	Соответствует стандарту IEC/UL60950 или 62368 (расстояния ползания/разрешения)
Основные применения	Промышленное вспомогательное питание, телекоммуникации постоянного тока, светодиодные драйверы, зарядные устройства для батарей, фотоэлектрические оптимизаторы

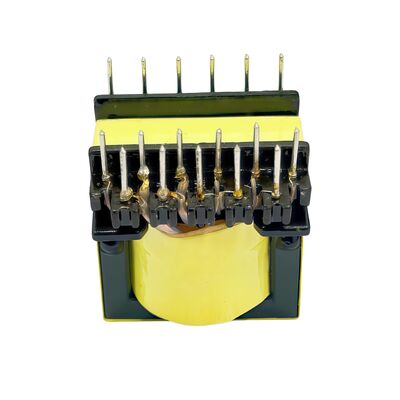

Изображения продукции
