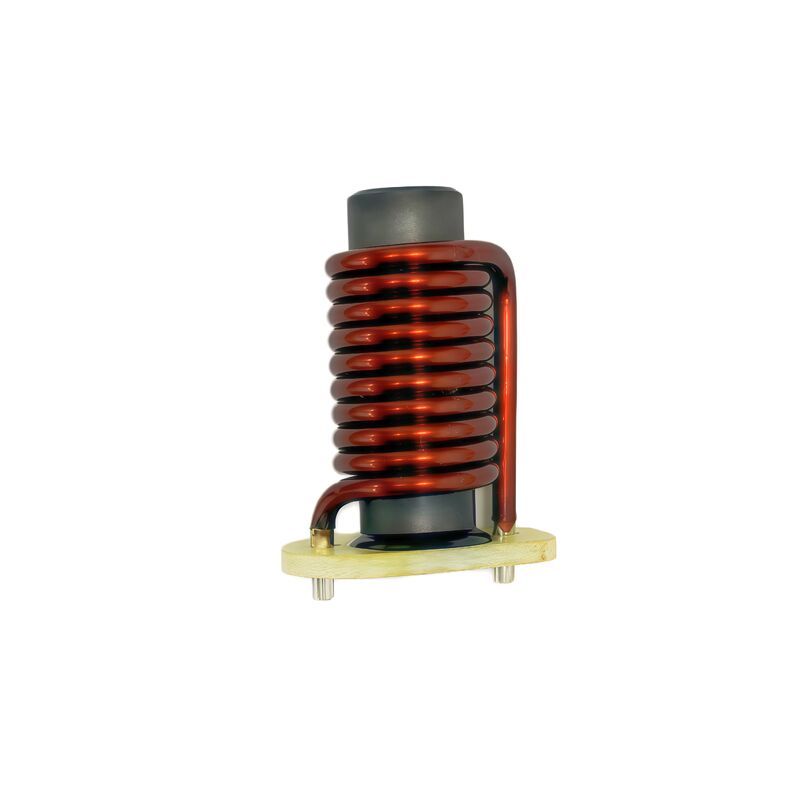

Магнитный стержень Дроссельная катушка в форме стержня индуктора для импульсного источника питания

1. Описание продукта

Этот магнитно-стержневой индуктор премиум-класса (стержневая дроссельная катушка), разработанный для высокочастотных импульсных источников питания (SMPS), имеет обмотки из меди высокой чистоты на усовершенствованном ферритовом магнитном сердечнике. Благодаря открытой магнитной цепи он обеспечивает исключительную способность выдерживать ток и высокую устойчивость к магнитному насыщению. Идеально подходит для коммутации печатных плат блоков питания, он действует как критический фильтр нижних частот для подавления электромагнитных помех, сглаживания пульсаций тока и защиты чувствительной электроники на выходе в автомобильной промышленности, интеллектуальной мебели и промышленных проектах DIY.

Конструкция с открытой магнитной цепью и высокое сопротивление насыщения.Ферритовый магнитный стержень индуктораделают его незаменимым компонентом для фильтрации переходных процессов и подавления пульсаций в современной электронике. Ниже приведены наиболее распространенные практические применения:

1. Автомобильные электронные модули (автомобильные зарядные устройства и BCM)

• Приложение:Интегрирован в печатные платы понижающе-повышающих преобразователей постоянного тока для мощных автомобильных док-станций с быстрой зарядкой через USB и модулей управления кузовным оборудованием (BCM).

• Роль:Шина питания 12 В/24 В от автомобильного аккумулятора, как известно, очень шумная из-за воя генератора и скачков зажигания. Расположенная на этапе ввода мощности, эта стержневая дроссельная катушка работает как мощный «буфер», блокируя входящие скачки напряжения и высокочастотные электромагнитные помехи, гарантируя, что она не будет мешать чувствительному AM / FM-радио или радиолокационным системам автомобиля ADAS.

2. Усилители звука и коммуникационное оборудование

• Приложение:Встроен в сети выходных LC-фильтров аудиоусилителей класса D и шины питания беспроводного шлюза IoT.

• Роль:Усилители класса D используют высокочастотное ШИМ-переключение для управления динамиками. Стержневой дроссель эффективно отсекает высокочастотный сигнал несущей, прежде чем он достигнет разъема динамика, оставляя только чистые, высококачественные аудиосигналы и устраняя фоновое статическое шипение.

3. Умный дом и беспроводные зарядные станции Qi

• Приложение:Размещается на основной плате ввода питания беспроводных зарядных устройств для нескольких устройств и интеграции с интеллектуальной мебелью.

• Роль:Он предотвращает попадание высокочастотного магнитного поля, генерируемого катушками передатчика беспроводной зарядки, в основные линии электропитания сети переменного/постоянного тока, обеспечивая термическую стабильность всей системы и соответствие глобальным стандартам электромагнитной совместимости FCC/CE.

2. Эксплуатационные характеристики
